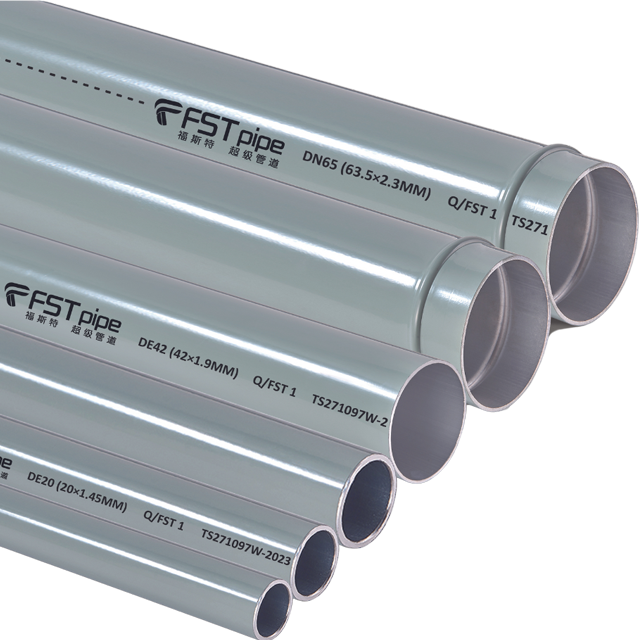

كيفية تصميم نظام أنابيب الألومنيوم المفرغة للتطبيقات الصناعية

تتطلب أنظمة التفريغ الصناعية دقة صارمة. فهي حساسة للغاية لانخفاض الضغط والتسريبات الدقيقة. وهذا يجعل اختيارك لمواد الأنابيب والتخطيط أمرًا بالغ الأهمية لتحقيق الكفاءة التشغيلية. كانت المواد التقليدية مثل الفولاذ أو PVC هي المعيار القياسي لهذه الشبكات. ومع ذلك، فإنها تحمل مخاطر خفية كبيرة. يقدم الفولاذ الاحتكاك والصدأ. يشكل PVC مخاطر خطيرة على السلامة تحت الضغط السلبي. لقد برز الألمنيوم بسرعة باعتباره الخيار المفضل للمرافق الحديثة. إنه يوفر نسبة قوة إلى وزن فائقة. كما أنها تتميز بالحد الأدنى من الاحتكاك الداخلي. يغطي هذا الدليل المعايير الفنية والتشغيلية التي تحتاجها. سوف نستكشف كيفية تصميم شبكة فراغية موثوقة. سوف تتعرف على الحجم الدقيق واختيار المكونات وديناميكيات التدفق وتقييم البائع. وفي النهاية، سوف تفهم كيفية بناء نظام مرن. يمكنك تحسين أداء المضخة والقضاء على التسريبات الخطرة.

الوجبات السريعة الرئيسية

• تفوق المواد: يمنع التجويف الداخلي الأملس للألمنيوم الاحتكاك وتراكم الحطام الذي يقلل من كفاءة الفراغ في أنظمة الفولاذ التقليدية.

• اختيار السبائك: يوفر تحديد أنبوب التفريغ المصنوع من الألومنيوم 6063 التوازن الأمثل للصلابة الهيكلية، ومقاومة التآكل، ودقة البثق.

• سلامة النظام: يعد توحيد تجهيزات الأنابيب المفرغة عالية الجودة الطريقة الوحيدة الأكثر فعالية لمنع هدر الطاقة المكلف الناتج عن التسرب.

تقييم الألومنيوم مقابل الأنابيب الفراغية الصناعية التقليدية

إن اختيار المادة المناسبة يضع الأساس لشبكتك بأكملها. لا تزال العديد من الأنظمة القديمة تعتمد على مواد قديمة. ومع ذلك، تتطلب المعايير الهندسية الحديثة أداءً أفضل. يجب عليك التحقق من صحة اختياراتك المادية وفقًا لمعايير النجاح الصارمة. يمكننا تحديد هذه المعايير من خلال النظر في السلامة والكفاءة وطول العمر.

مخاطر PVC

استخدمت العديد من المرافق القديمة مادة PVC في الأنابيب المفرغة الصناعية نظرًا لسعرها الأولي المنخفض. وهذا يمثل مخاطر تشغيلية هائلة. PVC هش بطبيعته. يتحلل بسرعة عند تعرضه للأشعة فوق البنفسجية أو زيوت الضاغط أو تقلبات درجات الحرارة. تحت ضغط الفراغ العالي، يحمل PVC خطرًا شديدًا لحدوث انفجار داخلي كارثي. شظايا البلاستيك يمكن أن تكون بمثابة مقذوفات خطيرة. غالبًا ما تعاقب معايير الامتثال لإدارة السلامة والصحة المهنية (OSHA) أو تقيد استخدام PVC في الهواء المضغوط المكشوف أو البيئات الفراغية. يجب عليك تجنب استخدام المواد البلاستيكية في أي تطبيق صناعي مهم.

عدم كفاءة الصلب

يظل الحديد الأسود والفولاذ المجلفن شائعين، لكنهما يفشلان في دعم التدفق الفراغي الفعال. الصلب يعاني من التآكل الداخلي. مع مرور الوقت، الرطوبة داخل الخطوط تسبب الصدأ. هذا التآكل يخلق حطامًا متقشرًا. عندما ينتقل الحطام للخلف تحت ضغط الفراغ، فإنه يدخل إلى مضخات التفريغ. وهذا يدمر دوارات المضخة ويدمر المكونات الداخلية باهظة الثمن. الصلب أيضًا ثقيل بشكل استثنائي. إنها تتطلب تجهيزات معقدة وآلات ثقيلة وأجهزة تعليق متخصصة. علاوة على ذلك، فإن الأسطح الداخلية الخشنة للأنابيب الفولاذية تخلق تدفقًا مضطربًا. يؤدي هذا الاضطراب إلى انخفاض هائل في الضغط عبر مسافات طويلة.

ميزة الألومنيوم

يحل الألومنيوم العيوب الأساسية للمواد القديمة. إنه يوفر مقاومة استثنائية للتآكل. الجدران الداخلية لن تصدأ أو تتقشر أبدًا. وهذا يحمي مضخات التفريغ الحساسة من ابتلاع الحطام. الألومنيوم أيضًا أخف بكثير من الفولاذ. يمكنك تثبيته بشكل أسرع، مما يتطلب عددًا أقل من العمال وهياكل دعم أخف. الميزة التشغيلية الأكثر أهمية هي الجدار الداخلي السلس باستمرار. يحافظ التجويف الأملس على التدفق الصفحي. يعمل التدفق الصفحي على تقليل الاحتكاك، مما يقلل من انخفاض الضغط عبر الشبكة بأكملها.

لماذا 6063 سبيكة؟

ليس كل الألومنيوم متطابقًا. يعتمد معيار الصناعة على خصائص معدنية محددة. يضمن تحديد أنبوب التفريغ المصنوع من الألومنيوم 6063 الأداء الأمثل. تمزج سبيكة 6063 بين الألومنيوم والمغنيسيوم والسيليكون. يوفر هذا المزيج دقة قذف ممتازة. يمكن للمصنعين إنشاء أنابيب مستديرة تمامًا. تعتبر الاستدارة أمرًا بالغ الأهمية لتأمين الختم المثالي عند نقاط الاتصال. تتميز سبيكة 6063 أيضًا بقوة شد عالية ومقاومة فائقة للتآكل البيئي. إنه يحقق التوازن المثالي بين قابلية التشغيل والصلابة الهيكلية.

مبادئ التصميم الأساسية لنظام الأنابيب الفراغية

اختيار المواد ليس سوى الخطوة الأولى. يحدد التصميم المادي مدى كفاءة عمل المضخات الخاصة بك. هندسة التخطيط الضعيفة تقيد تدفق الهواء. يتطلب المصمم جيدًا نظام الأنابيب المفرغة حسابًا دقيقًا. يجب عليك حساب الحجم وفقدان الاحتكاك والتوسع المستقبلي.

حساب قطر الأنبوب المطلوب

الأنابيب الصغيرة الحجم تخنق أنظمة الفراغ. الأنابيب كبيرة الحجم تهدر رأس المال. يجب عليك تحديد حجم الأنبوب بشكل صحيح بناءً على البيانات الهندسية. اجمع CFM المستهدف (قدم مكعب في الدقيقة) الذي تتطلبه أجهزتك. قياس الطول الإجمالي للتشغيل المقصود. تحديد الحد الأقصى المسموح به لانخفاض الضغط. أخيرًا، حدد مستوى فراغ التشغيل لديك، والذي يتم قياسه عادةً بـ Torr أو inHg (بوصة من الزئبق). تتطلب مستويات الفراغ الأعمق أقطار أنابيب أكبر للتعامل مع الحجم الموسع للهواء المخلخل. راجع مخططات التدفق التجريبية الخاصة بالألمنيوم لوضع اللمسات النهائية على القطر الخاص بك.

التقليل من فقدان الاحتكاك

كل دورة في شبكة الأنابيب الخاصة بك تؤدي إلى حدوث احتكاك. الاحتكاك يقيد التدفق ويقلل من كفاءة النظام. يجب عليك تصميم تخطيطات بأقل قدر ممكن من التغييرات الاتجاهية. عندما لا يمكن تجنب المنعطفات، يوصى بالانحناءات الكاسحة على المرفقين الحادين بزاوية 90 درجة. الكوع الحاد يخلق اضطرابًا مفاجئًا. يقوم الانحناء الكاسح بإعادة توجيه الهواء بلطف، مع الحفاظ على التدفق الصفحي. قم بتثبيت خطوط الإسقاط باستخدام زوايا 45 درجة بدلاً من التقاطعات المتعامدة المفاجئة كلما أمكن ذلك.

أنظمة الحلقة مقابل التشغيل الخطي

تملي هندسة الشبكة توزيع الضغط. لديك عمومًا خياران: أنابيب حلقة مغلقة أو خطوط خطية مسدودة. تصميم ذو حلقة مغلقة يغذي الهواء من اتجاهات متعددة. وهذا يعادل الضغط عبر المنشأة بأكملها. كما أنه يوفر التكرار. إذا كنت بحاجة إلى عزل قسم واحد للصيانة، فستستمر بقية الحلقة في العمل. تتفرع التخطيطات الخطية مثل الشجرة. إنها أرخص مقدمًا ولكنها تعاني من تدهور الضغط عند نقاط النهاية الأبعد. استخدم الحلقات المغلقة للمرافق الكبيرة. احتياطيات خطية لمجموعات الآلات الصغيرة والمركزة.

الجدول: مقارنة هندسة تخطيط الفراغ

القدرة على التدقيق في المستقبل

المرافق تنمو. توسيع خطوط الإنتاج. يجب أن تنصح بزيادة حجم الرأس الرئيسي بنسبة 15-20% أثناء مرحلة التصميم الأولية. يستوعب الرأس الرئيسي الأكبر قليلاً إضافات المعدات المستقبلية بسهولة. وهذا يمنع الحاجة إلى هدم النظام بالكامل لاحقًا. تعتبر التكلفة الإضافية لقطر الأنبوب الأكبر ضئيلة مقارنة بالجهد المبذول لإعادة تثبيت رأس جديد في العام المقبل.

اختيار تركيبات الأنابيب المفرغة للتخلص من مخاطر التسرب

الأنابيب الخاصة بك آمنة بقدر أضعف حلقاتها. في الشبكات المفرغة، تعتبر الاتصالات هي نقاط الفشل الأساسية. يجب عليك تقييم المكونات بشكل نقدي. يعتمد الحفاظ على سلامة النظام بشكل كبير على اختياراتك المناسبة.

تكلفة التسريبات الصغيرة

يتعامل العديد من المهندسين مع التركيبات على أنها موصلات بسيطة. يجب عليك تأطيرها كمخاطر محتملة. تقوم التسريبات الدقيقة بسحب الهواء المحيط إلى النظام. وهذا يجبر مضخات التفريغ على العمل بشكل مستمر للحفاظ على الضغط. إن هدر الطاقة الناتج هائل. كما أنه يقلل بشكل كبير من عمر المضخة بسبب الإفراط في العمل. تعتبر عالية الجودة تجهيزات الأنابيب المفرغة إلزامية. إنها تقضي على هذه التسريبات المخفية وتثبت العملية بأكملها.

أنواع الاتصال المناسب

تتطلب الأقسام المختلفة لشبكتك استراتيجيات اتصال مختلفة. فكر في نوعين أساسيين من الاتصال.

• تركيبات الضغط للتوصيل والضغط: هذه هي الأفضل من حيث السرعة والنمطية. إنهم يستخدمون حلقة O داخلية وحلقة إمساك لتأمين الأنبوب. إنها تتطلب التزامًا صارمًا ببروتوكولات إزالة حواف الأنابيب. سوف تؤدي الحواف الخشنة إلى تقطيع الحلقة الداخلية وتسبب تسربًا فوريًا.

• التركيبات المحززة: هذه مثالية للرؤوس الرئيسية ذات القطر الكبير. أنها توفر صلابة هيكلية هائلة. يقوم القائمون على التركيب بلف الأخدود في نهاية الأنبوب. يلتف غلاف ميكانيكي حول الأخدود، مما يضغط على حشية شديدة التحمل. هذا يتعامل مع الضغط العالي والاختلالات الطفيفة بشكل مثالي.

مواصفات مانع التسرب والحلقة O

البيئات الصناعية تعرض الأنظمة لظروف قاسية. يجب عليك تقييم المواد الدائرية بعناية. تعمل الحلقات O القياسية من النتريل (Buna-N) بشكل جيد للتطبيقات العامة. ومع ذلك، فإنها تتحلل عند تعرضها لزيوت الضاغط الاصطناعية أو الحرارة الشديدة. توفر حلقات Viton (FKM) O مقاومة كيميائية وحرارية فائقة. قم بمطابقة مادة الختم الخاصة بك بناءً على التعرض لزيوت صناعية معينة، أو مواد كيميائية عدوانية، أو درجات الحرارة القصوى الموجودة في منشأتك.

نمطية

نادراً ما تظل العمليات ثابتة. تحركات الآلات. خطوط التجميع تتحول. توفر تركيبات الألومنيوم الميكانيكية ميزة هائلة هنا. يمكنك تفكيكها وإعادة تكوينها بسرعة. على عكس الفولاذ الملحوم أو PVC الملصق، لا تتطلب التركيبات الميكانيكية ترابطًا دائمًا. يمكنك ببساطة خفض ضغط الخط، وتخفيف التركيب، وتعديل التخطيط. تقلل هذه النمطية من وقت توقف الإنتاج.

حقائق التثبيت وتخفيف مخاطر الطرح

حتى التصاميم المثالية تفشل أثناء التنفيذ السيئ. توجد تحديات التنفيذ في كل بيئة صناعية. يجب عليك إعداد فريق التثبيت الخاص بك للواقع المادي الفريد للألمنيوم.

إدارة التمدد الحراري

يتفاعل الألومنيوم مع التغيرات في درجات الحرارة. لديها معامل محدد للتمدد الحراري. سوف تنمو المسافات الطويلة المستقيمة في البيئات الحارة وتتقلص في البيئات الباردة. يجب عليك إدارة هذه الحركة. حدد الحاجة إلى حلقات التمدد أو الخراطيم المرنة. ضعهم بشكل استراتيجي في مسافات طويلة ومستقيمة. تتطلب المرافق ذات التقلبات الموسمية الواسعة في درجات الحرارة تخطيطًا دقيقًا لفجوة التوسع. سيؤدي تثبيت مسافة طويلة بشكل صارم دون وصلات التمدد إلى تشابك التركيبات أو فرقعها.

رسو ودعم التباعد

يتطلب الألومنيوم استراتيجيات تعليق مختلفة عن الفولاذ. نظرًا لأن الألومنيوم أخف وزنًا، فقد تختلف فترات الدعم. يمكنك في كثير من الأحيان وضع الشماعات بعيدًا عن بعضها البعض بأقطار صغيرة. ومع ذلك، لا يزال يتعين عليك مراعاة الاهتزاز الديناميكي. تولد مضخات التفريغ اهتزازات إيقاعية. تنتقل هذه الاهتزازات عبر الأنبوب. تقديم إرشادات حول متطلبات التعليق. استخدم حوامل العزل بالقرب من المضخة. تأكد من أن مشابك الدعم تثبت الأنبوب بشكل آمن دون أن تسحقه.

بروتوكولات التحضير

معظم حالات فشل التسرب تنشأ من سوء إعداد الأنابيب. يجب عليك فرض بروتوكولات إعداد صارمة. يجب على القائمين على التركيب قطع الأنبوب بشكل مربع تمامًا.

1. قم بقطع أنبوب الألومنيوم باستخدام قاطع أنبوب دوار متخصص لضمان حافة 90 درجة.

2. استخدم أداة شطب صلبة لشطب الحافة الخارجية للأنبوب.

3. استخدم أداة إزالة الأزيز لإزالة جميع النشارة المعدنية الداخلية.

4. امسح طرف الأنبوب نظيفًا من أي غبار أو حطام.

5. حدد عمق الإدخال الدقيق على الجزء الخارجي للأنبوب قبل دفعه إلى التركيب.

التأكيد على المتطلبات الصارمة للشطب وإزالة الأزيز. تخطي هذه الخطوة يترك نتوءات حادة. تقطع هذه النتوءات الحلقة الدائرية الخاصة بالتركيب بسهولة، مما يؤدي إلى تدمير الختم.

التشغيل واختبار الضغط

لا تقم أبدًا بتوصيل آلات الإنتاج قبل التحقق من صحة النظام. الخطوط العريضة للإجراء القياسي لعزل الشبكة. قم بإجراء اختبار تعليق الفراغ أولاً. قم بضخ النظام إلى فراغ التشغيل المستهدف. عزل المضخة باستخدام صمام الكرة الثقيلة. مراقبة مقياس الفراغ لمدة ساعة واحدة على الأقل. إذا ارتفع الضغط، لديك تسرب. حدد موقع جميع التسريبات وأصلحها قبل توصيل الماكينة بالإنترنت.

كيفية وضع قائمة مختصرة لموردي أنابيب التفريغ

يتطلب شراء المواد اختيار الشريك الاستراتيجي. أنت بحاجة إلى أكثر من مجرد بائع بسيط. أنت بحاجة إلى شريك قادر على دعم دورة الحياة الكاملة لمشروعك.

دعم الهندسة والتخطيط

ابحث عن مورد متخصص لأنابيب التفريغ يوفر عمقًا تقنيًا. لا تستقر على مزودي المواد الخام. يقدم أفضل الموردين نماذج CAD وBIM داخلية. يجب عليهم تقديم خدمات حسابية دقيقة لانخفاض الضغط. يضمن هذا الدعم الهندسي أن تصميم التخطيط الأولي الخاص بك قابل للتطبيق فعليًا قبل شراء أنبوب واحد.

المخزون والتوافر

المشاريع الصناعية تتحرك بسرعة. التأخير يكلف المال. تقييم مستويات المخزون المحلي للمورد. أنت بحاجة إلى التنفيذ السريع للمكونات المتخصصة. غالبًا ما تواجه وصلات التمدد، والصمامات ذات القطر الكبير، ومحولات النقل المتخصصة حالات تأخر. اختر موردًا يتمتع بمخزون محلي كبير لضمان بقاء جدول الطرح الخاص بك سليمًا.

الضمان والامتثال

السلامة الصناعية غير قابلة للتفاوض. التحقق من أن نظام الأنابيب يلبي معايير الصناعة المعترف بها. ابحث عن شهادات ASME وISO. تضمن هذه الشهادات تقييمات الضغط ونقاء المواد. بالإضافة إلى ذلك، قم بتقييم مدى شمولية ضمان الشركة المصنعة. يُظهر الضمان القوي ضد حالات فشل التسرب الثقة الفائقة في تصميمات البثق والتركيب.

القيمة طويلة المدى مقابل السعر الأولي

غالبًا ما تركز فرق المشتريات على سعر قدم الأنبوب. انصحهم بتقييم عروض الأسعار بناءً على إجمالي القيمة المثبتة. يكلف الألمنيوم مقدمًا أكثر من PVC. ومع ذلك، يتم تثبيته في جزء صغير من الوقت. ساعات العمل المخفضة تعوض بسهولة ارتفاع أسعار المواد. علاوة على ذلك، فإن النمطية تقلل من نفقات التعديل المستقبلية. ركز على الموثوقية الشاملة وكفاءة العمل عند الاختيار النهائي للمورد.

خاتمة

يعمل نظام التفريغ المصنوع من الألومنيوم المصمم جيدًا كمضاعف مباشر للكفاءة التشغيلية وعمر المضخة. من خلال الابتعاد عن المواد القديمة، يمكنك التخلص من مخاطر الصدأ والاحتكاك والانفجارات الداخلية الخطيرة. يوفر الألومنيوم تدفقًا صفحيًا نظيفًا يحمي أجهزتك باهظة الثمن. الحجم المناسب يحدد نجاح التدفق، في حين تضمن التركيبات المتميزة السلامة على المدى الطويل.

يجب عليك إعطاء الأولوية لهندسة التصميم الدقيقة والمكونات عالية الجودة على توفير المواد الأولية الرخيصة. يؤدي قطع الزوايا على التركيبات دائمًا إلى تفاقم هدر الطاقة. تعامل مع شبكة التفريغ الخاصة بك باعتبارها أداة حيوية وليس فكرة لاحقة.

اتخذ إجراءً اليوم. قم بمراجعة متطلبات التدفق الحالية لديك وتحديد مناطق فقدان الضغط. استشر مهندس تطبيقات مؤهلًا لتحديد تخطيط أولي ثلاثي الأبعاد. من خلال التخطيط بعناية الآن، ستبني نظامًا صناعيًا جاهزًا لعقود من الأداء الخالي من العيوب.

التعليمات

س: هل يمكنك دمج أنبوب الألمنيوم المفرغ مع نظام فولاذي موجود؟

ج: نعم، من خلال استخدام تركيبات انتقالية ملولبة أو محولات شفة، على الرغم من أنه يجب إدارة التآكل الجلفاني إذا كانت المعادن المختلفة على اتصال مباشر في البيئات الرطبة.

س: ما هو الحد الأقصى لضغط الفراغ الذي يمكن لأنابيب الألومنيوم 6063 التعامل معه؟

ج: يتم تصنيف معظم أنظمة الألومنيوم التجارية لتطبيقات الفراغ الخام إلى المتوسط ​​(عادةً ما يصل إلى 1x10^-3 تور أو 29.9 بوصة زئبق)، مما يجعلها مناسبة للغاية للاستخدام الصناعي القياسي، ولكن تحقق من المواصفات الدقيقة مع الشركة المصنعة.

س: هل تتطلب أنابيب الألومنيوم أدوات متخصصة للتركيب؟

ج: لا يلزم اللحام أو الخيوط. يتطلب التثبيت عادةً فقط قاطع أنابيب قياسي، وأداة إزالة الأزيز، ومفاتيح ربط أو مفاتيح ربط متخصصة توفرها الشركة المصنعة للتركيبات.
