تعتمد المنشآت الصناعية بشكل كامل على الهواء المضغوط المستمر والمستقر. إن اختيار البنية التحتية الخاطئة لخطوط الأنابيب ينطوي على مخاطر تشغيلية شديدة. أنت تواجه توازنًا دقيقًا عند تصميم هذه الشبكات المهمة. يؤدي عدم كفاية تصنيف ضغط أنبوب الهواء المضغوط إلى حدوث مخاطر فورية على السلامة ونقاط فشل كارثية. على العكس من ذلك، فإن الإفراط في تحديد نظامك بشكل أعمى يؤدي إلى كميات مادية غير ضرورية ومتطلبات تجميع هيكلية معقدة. يجب عليك مراعاة الحد الأقصى لإخراج الضاغط بعناية، وهوامش الأمان الصارمة، والمتغيرات البيئية القاسية. نادراً ما يحكي ضغط التشغيل القياسي القصة الكاملة. توفر هذه المقالة إطارًا ملموسًا للتقييم قائمًا على الأدلة. نستكشف كيفية الاختيار بثقة بين أنظمة 10 بار و13 بار و16 بار. سوف تتعلم الاختلافات الحاسمة في أداء المواد، والقيود الهيكلية، والامتثال الصارم للسلامة. هدفنا بسيط. نريد مساعدتك في بناء شبكة هوائية قوية وعالية الكفاءة ومصممة خصيصًا لتلبية المتطلبات الميكانيكية لمنشأتك.
مطابقة التصنيف مع ذروة الطلب: قم دائمًا بوضع تصنيف ضغط أنبوب الهواء المضغوط الخاص بك على الحد الأقصى للضغط المحتمل لنظام الضاغط، بالإضافة إلى هامش الأمان القياسي، بدلاً من متوسط الاستخدام اليومي.
مراعاة خفض درجة الحرارة: مع زيادة درجات الحرارة المحيطة أو السوائل، ينخفض ضغط العمل الآمن لمواد الأنابيب.
المسائل المادية: يوفر نظام أنابيب الهواء المصنوع من الألومنيوم أفضل توازن بين مقاومة التآكل والسلامة الهيكلية والتدفق الداخلي السلس لتطبيقات 13 بارًا و16 بارًا.
تجنب الإفراط في الهندسة: في حين أن أنبوب الهواء المضغوط بقوة 16 بار يوفر أقصى قدر من الحماية للمستقبل، نادرًا ما تتطلب مرافق التصنيع القياسية أكثر من 10 بار أو 13 بار.
غالبًا ما ينظر المهندسون إلى أدواتهم الهوائية، ويلاحظون المتطلبات الأساسية لـ 6 بار، ويحددون على الفور خط أنابيب بـ 10 بار. ويفترضون أن هذا يترك مجالًا كبيرًا للخطأ. ويظل هذا النهج معيبًا وخطيرًا بشكل أساسي. يجب أن يتوافق تصنيف النظام لديك بشكل مباشر مع الحد الأقصى لقدرات الضاغط المطلقة، وليس مع أدوات الاستخدام النهائي لديك.
يحدد مخرج الضاغط متطلبات البنية الأساسية الأساسية لديك. إذا كان من الممكن أن يرتفع ضغط ضاغط محرك الأقراص المتغير السرعة (VSD) الخاص بك إلى 12 بارًا أثناء ذروة الانحرافات الميكانيكية، فإن شبكة 10 بار تفشل على الفور في الامتثال. نوصي دائمًا بتقييم أقصى ضغط تفريغ للوحة اسم الجهاز. يجب عليك بناء شبكتك للتعامل مع هذا الحد الأقصى من الإخراج المحدد دون بذل أي جهد.
يجب أن تفهم الفرق الواضح بين الحد الأقصى لضغط العمل (MWP) وضغط الانفجار. يمثل ضغط الانفجار الحد الدقيق الذي يتمزق فيه الأنبوب المادي بعنف. تفرض منظمات المعايير الصناعية، مثل ASME، نسب أمان صارمة للأنظمة الهوائية. وهي تتطلب عادةً هامش أمان بنسبة 3:1 أو 4:1.
هناك العديد من العوامل الديناميكية التي يمكن أن تؤثر على هامش الأمان هذا بمرور الوقت. يجب عليك حساب:
التعب الحراري: يؤدي التمدد والانكماش المستمر إلى إضعاف المفاصل.
الاهتزاز الميكانيكي: الرنين المباشر الناتج عن الكسور الدقيقة للتجهيزات الصلبة للآلات الثقيلة.
دورة الضغط: يؤدي التحميل والتفريغ السريع إلى الضغط على جدران الأنابيب.
إذا كان الأنبوب يحتوي على 13 بار MWP، فقد يصل ضغط الانفجار الفعلي إلى حوالي 52 بار. يجب ألا تقطع أبدًا هامش الأمان الحيوي هذا لاستيعاب ارتفاعات الضاغط الأعلى.
تؤثر المتغيرات البيئية بشكل كبير على قدرة الضغط الحقيقية لديك. تعمل الحرارة كعدو صامت للبنية التحتية الهوائية. نقوم في كثير من الأحيان بتثبيت الأنابيب بالقرب من الأسقف، أو فوق الأفران، أو عبر أسطح الإنتاج الساخنة عديمة التهوية. مع ارتفاع الحرارة المحيطة، تضعف السلامة الهيكلية للمادة بشكل كبير. يمكن للأنبوب الذي تم تصنيفه لـ 16 بارًا عند 20 درجة مئوية أن يتعامل بأمان مع 12 بارًا فقط عند 50 درجة مئوية. يجب عليك حساب عوامل خفض درجة الحرارة بعناية قبل الانتهاء من مخططات النظام الخاص بك.
تعمل معظم المنشآت الصناعية الخفيفة إلى المتوسطة بشكل مريح على شبكة 10 بار. نرى هذه المواصفات القياسية عبر عدد لا يحصى من أرضيات المصانع.
تشمل حالات الاستخدام المثالية مصانع التصنيع العامة، ومرافق التعبئة القياسية، ومحلات إصلاح هياكل السيارات المزدحمة. إذا كنت تستخدم أدوات يدوية تعمل بالهواء المضغوط أو أسطوانات آلية صغيرة، فإن تصنيف 10 بار يوفر الكثير من السعة. يتعامل مع التقلبات اليومية بسهولة.
ومع ذلك، توجد قيود صارمة. نظام 10 بار يقصر بشكل لا يصدق عن عمليات نفخ الضغط العالي المتخصصة. لا يمكنها التعامل بأمان مع معدات نفخ زجاجات PET أو صمامات التشغيل الهوائية الصناعية الثقيلة. على الرغم من هذه الحدود التشغيلية، تظل أنظمة الضغط 10 بار متاحة بسهولة. فهي أخف وزنًا من الناحية المادية، وأسهل في المناورة، وأسهل في التجميع من الناحية الهيكلية.
عندما تزداد متطلبات التصنيع، غالبًا ما يكون ضغط 10 بار غير كافٍ. الصناعات الثقيلة تتطلب بنية تحتية أقوى. قوي بقوة يدخل أنبوب هواء 13 بار لسد هذه الفجوة بشكل مثالي.
تتضمن حالات الاستخدام المثالية تصنيع السيارات على نطاق واسع، وخطوط تجميع الطيران، ومراكز التصنيع باستخدام الحاسب الآلي. تتميز هذه البيئات الموسعة بتخطيطات واسعة ومترامية الأطراف. يؤدي تشغيل الأنابيب الطويلة بشكل طبيعي إلى حدوث انخفاضات شديدة في الضغط في اتجاه مجرى النهر. تسمح لك شبكة ذات 13 بارًا بتعزيز خرج الضاغط الأولي بأمان. يمكنك دفع 11 أو 12 بارًا عند المصدر، مما يضمن وصول 8 بار ثابت إلى أبعد أركان مصنعك الضخم.
يعمل هذا التصنيف كمنطقة عازلة تشغيلية ممتازة. إذا كنت تخطط لتوسيع نطاق العمليات قريبًا، فإن مواصفات 13 بار تمتص مسامير ضاغط محرك الأقراص متغيرة السرعة (VSD) بسهولة دون تشغيل صمامات الأمان.
تتطلب التطبيقات الصناعية المتطرفة هندسة متطرفة. يتعامل أنبوب الهواء المضغوط بقطر 16 بار مع أصعب متطلبات الهواء المعروفة في مجال التصنيع.
تشمل حالات الاستخدام المثالية عمليات نفخ PET. تتطلب آلات صنع الزجاجات هذه في كثير من الأحيان 14 إلى 15 بارًا بشكل صارم لتشكيل البلاستيك. تعتمد أيضًا مرافق القطع بالليزر التي تستخدم النيتروجين عالي الضغط أو المساعدة الهوائية بشكل كبير على هذا التصنيف. وبالمثل، فإن معدات التعدين الثقيلة ومصانع المعالجة الكيميائية المتخصصة تتطلب خطوط أنابيب ذات ضغط 16 بار للتشغيل الآمن.
تدور القيود بشكل صارم حول الكثافة المادية وقيود التجميع المعقدة. تتطلب هذه الأنظمة القوية جدران أنابيب أثقل، وتركيبات قفل دقيقة الصنع، وعمال تركيب متخصصين للغاية. ومع ذلك، فهي توفر تدقيقًا لا مثيل له للمستقبل. نوصي بشدة بمواصفات 16 بارًا إذا كنت تخطط للانتقال نحو التشغيل الآلي للخدمة الشاقة خلال السنوات الخمس القادمة.
لا تعني تقييمات الضغط شيئًا إذا تدهورت المادة التي اخترتها. البيئة الداخلية للخط الهوائي رطبة ومضطربة وزيتية. دعونا نتفحص سبب سيطرة بعض المواد على المشهد الصناعي الحديث بينما تفشل مواد أخرى.

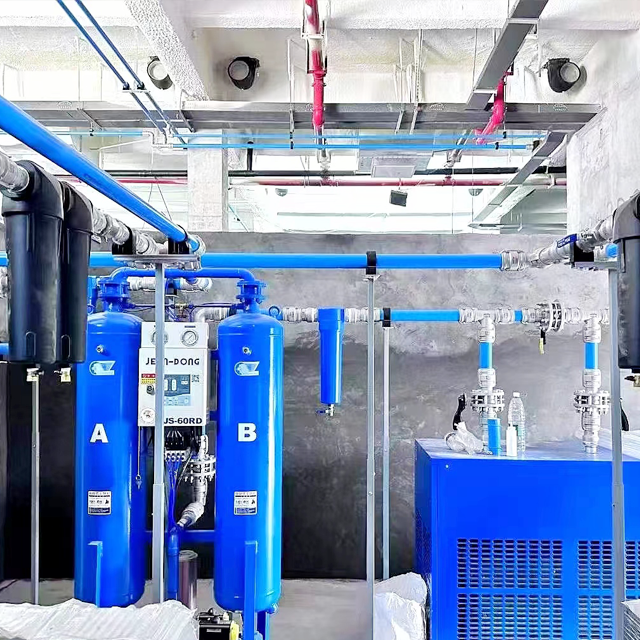

يفضل المهندسون بأغلبية ساحقة نظام أنابيب الهواء المصنوع من الألومنيوم للتركيبات الحديثة عالية الأداء. يوفر الألومنيوم موثوقية استثنائية على مدى عقود من الاستخدام المستمر.
يحافظ على عامل احتكاك ثابت تمامًا. على عكس الفولاذ المجلفن الأقدم، لا يتقشر الألومنيوم أو يحدث له حفر أو يصدأ داخليًا. يمنع هذا التجويف الناعم دائمًا سحب السرعة ويضمن بقاء تيار الهواء نظيفًا تمامًا. يحمي الهواء النظيف صماماتك الهوائية باهظة الثمن من الحطام الكاشط.
تمثل موثوقية الضغط العالي ميزة هائلة أخرى. تتعامل الصلابة الهيكلية للألمنيوم المبثوق بسهولة مع الضغط الدوري الذي يبلغ 13 بارًا و16 بارًا. إنها تتوسع وتنكمش بشكل متوقع تحت الأحمال الحرارية. وعلى العكس من ذلك، تحظر إدارة السلامة والصحة المهنية (OSHA) بشكل صارم استخدام أنابيب PVC للغازات المضغوطة. يصبح PVC هشًا للغاية ويتحطم بعنف عند الضغط عليه. إنها ترسل شظايا بلاستيكية قاتلة عبر أرضية المصنع عند الفشل.
يجب علينا أيضًا تقييم الخيارات المعدنية التقليدية عند تصميم شبكة أنابيب الهواء المضغوط الصناعية .
يوفر الفولاذ المقاوم للصدأ قوة هيكلية لا تصدق. إنه يعمل بشكل جميل في بيئات الغسيل الكيميائي القاسية شديدة التآكل أو في التطبيقات البحرية الخارجية. ومع ذلك، فإن الفولاذ المقاوم للصدأ ثقيل للغاية ويصعب تعديله. إنها تتطلب عمال لحام ماهرين أو تجهيزات ضغط ضخمة للتركيب الآمن.
يخدم النحاس بشكل جيد الشبكات القياسية ذات الضغط المنخفض ذات المساحات الأصغر. ومع ذلك، يتطلب النحاس عملية لحام واسعة النطاق في كل وصلة. عندما تحتاج إلى أنابيب ذات قطر كبير للإعدادات ذات الحجم الكبير والضغط العالي، يصبح النحاس سريعًا مرهقًا وثقيلًا للغاية بحيث لا يدعم الحمل بأمان.
ملاءمة المواد لعلم الخصائص الهوائية عالي الضغط
نوع المادة | أقصى ضغط نموذجي (بار) | مقاومة التآكل | طريقة التثبيت | التطبيق المثالي |
|---|---|---|---|---|
الألمنيوم المبثوق | 16+ بار | ممتاز | اضغط للاتصال / المشبك | التصنيع، CNC، الصناعة الثقيلة |
الفولاذ المقاوم للصدأ | عالي (20+ بار) | متميز | اللحام / الضغط المناسب | المعالجة الكيميائية، الغذاء الصف |
الصلب المجلفن | 16 بار | ضعيف (صدأ داخلي) | خيوط | الأنظمة القديمة (غير مستحسن) |
نحاس | 13 بار | جيد | مختلط / لحام | غازات طبية، ورش صغيرة |
لا يمكن لتصنيف الضغط العالي إصلاح التصميم المعيب بشكل أساسي. تعمل العديد من المنشآت عن طريق الخطأ على زيادة إنتاج الضاغط الخاص بها للتغلب على شبكة الأنابيب ذات الحجم السيئ.
دعونا نناقش العلاقة بين الاحتكاك والضغط الداخلي. تعمل الأنابيب الصغيرة الحجم كنقطة اختناق تشغيلية شديدة. أنها تقيد بشدة التدفق الحجمي. عندما يكافح الهواء للدفع بقوة عبر الممرات الضيقة، فإنه يفقد الطاقة الحركية من خلال الاحتكاك السطحي. هذه الظاهرة الفيزيائية تخلق انخفاضًا هائلاً في ضغط النظام. يمكنك إخراج 13 بارًا في غرفة الضاغط ولكنك تحصل على 8 بار فقط في آلة التغليف البعيدة.
تظل موازنة قطر الأنبوب الخاص بك مع معدل الضغط الذي اخترته أمرًا بالغ الأهمية. يحدد معدل الضغط السلامة الجسدية لجدار الأنبوب. يحدد القطر إجمالي حجم الهواء وسرعة التدفق. يجب عليك حساب CFM المطلوب بدقة (قدم مكعب في الدقيقة) قبل النظر في مواصفات الضغط.
إذا كانت أرضية التصنيع الخاصة بك تتطلب 1000 قدم مكعب في الدقيقة، فإن أنبوبًا صغيرًا بقياس 2 بوصة سوف يعيق التدفق تمامًا. يحدث هذا بغض النظر عما إذا كان الأنبوب مُصنَّف بـ 10 بار أو 16 بار. يجب عليك تكبير القطر المادي لتقليل السرعة الداخلية. السرعة العالية تزيد الاحتكاك بشكل كبير. يجبر هذا الاحتكاك الضواغط على العمل بقوة أكبر، مما يؤدي إلى إهدار كميات هائلة من الطاقة الكهربائية دون داع. قم دائمًا بتحديد حجم قطر الشبكة للحصول على سرعة التدفق المثلى قبل تحديد سمك الجدار النهائي وتقييم الشريط.
تصميم النظام هو نصف المعركة فقط. يؤدي التركيب السيئ إلى تحويل عالية الجودة أنابيب الهواء ذات الضغط العالي إلى خطر بالغ على المنشأة.
يبرز التركيب المناسب والتدوير الدقيق كخطوات التثبيت الأكثر أهمية. تعتبر الشبكة آمنة بقدر أضعف مفاصلها على الإطلاق. يجب عليك استخدام آليات الدفع للتوصيل المحددة من قبل الشركة المصنعة أو التركيبات المجعدة شديدة التحمل. الإفراط في التشديد يسحق الحلقات الداخلية، بينما يؤدي التشديد الزائد إلى انفجارات كارثية للمفاصل تحت أحمال دورية ثقيلة تبلغ 16 بار.
إن الامتثال للسلامة يحمي القوى العاملة لديك بشكل مباشر. قم دائمًا بالرجوع إلى معايير ASME B31.1 (أنابيب الطاقة) أو B31.3 (أنابيب المعالجة) عند نشر الهندسة الهوائية الصناعية. توفر معايير ISO أيضًا أطر اختبار صارمة للسلامة الحجمية.
ونحن نوصي بشدة باتباع بروتوكول تشغيل صارم قبل تشغيل خط الضغط العالي الجديد في الخدمة الكاملة. إن التسرع في هذه العملية يدعو إلى كارثة.
الفحص البصري: قم بالسير على الخط المادي بالكامل للتحقق من محاذاة كل علاقة، ومشبك للخدمة الشاقة، والمفاصل بشكل صحيح دون ترهل هيكلي.
مراحل العزل: أغلق جميع الصمامات الهوائية ومنظمات المعدات الحساسة في اتجاه مجرى النهر لمنع حدوث صدمة ضغط مفاجئة في أجهزتك.
اختبار الضغط المتزايد: أدخل الهواء بزيادات متحفظة بنسبة 25%. استمر في الضغط بثبات لمدة عشر دقائق في كل مرحلة. قم بمراقبة التسربات المسموعة أو قطرات المقياس بعناية قبل الوصول إلى الحد الأقصى للحمل المقدر.
إن اختيار معدل ضغط الأنابيب الصحيح يحدد الاستقرار التشغيلي لمنشأتك. أنت الآن تفهم المتغيرات الميكانيكية الأساسية. تعمل الأدوات الهوائية القياسية بأمان بمواصفات 10 بار. يجب على المصانع الثقيلة التي تحتاج إلى سعة عازلة لخطوط الأنابيب أن تختار أنبوبًا بقطر 13 بارًا. تتطلب التطبيقات المتخصصة عالية الكثافة بنية تحتية صلبة تبلغ 16 بارًا.
ننصح بشدة بإجراء تدقيق شامل للطلب على الهواء قبل شراء أي مواد. قم بقياس ذروة CFM لديك، وقم برسم أقصى إنتاج ممكن للضاغط لديك، وقم بتخطيط أطول خطوط أنابيب في المنشأة.
لا تترك هذا القرار الهندسي الحيوي للتخمين. استشر مهندس نظام هوائي مؤهل اليوم. اطلب آلة حاسبة احترافية لقياس حجم الأنابيب لتثبيت المواصفات الهيكلية الدقيقة لديك وضمان عقود من التشغيل الآمن.
ج: ننصح بشدة بعدم القيام بذلك بسبب المخاطر الشديدة على السلامة. يتم تصنيف النظام الهوائي فقط لمكوناته ذات التصنيف الأقل. إذا كان يجب عليك خلط التقييمات، فإن ذلك يتطلب تثبيت صمامات تنظيم الضغط الصارمة والآمنة من الفشل (PRVs) على الفور قبل الدخول إلى المناطق ذات التصنيف المنخفض. بدون PRVs، يمكن أن تؤدي المسامير ذات الضغط العالي إلى تمزيق الأنابيب الأضعف بسهولة.
ج: نعم، تؤثر درجة الحرارة المحيطة بشكل كبير على القدرة الهيكلية. يجب عليك تطبيق عامل deating للبيئات الساخنة. مع ارتفاع درجات حرارة الهواء المحيط أو المضغوط فوق خطوط الأساس القياسية (عادة 20 درجة مئوية أو 68 درجة فهرنهايت)، تنخفض سعة الضغط القصوى الآمنة لمادة الأنابيب بشكل مطرد. قم دائمًا بمراجعة المخططات البيانية الخاصة بالشركة المصنعة للتركيبات الساخنة.
ج: يتحلل PVC بمرور الوقت ويصبح هشًا للغاية. عند حمل الغازات القابلة للضغط تحت الضغط، لا يتسرب العطل الهيكلي ببساطة؛ يتحطم بعنف. يرسل هذا الإجراء شظايا بلاستيكية قاتلة عبر المنشأة. تحظر OSHA بشكل صارم استخدام مادة PVC للهواء المضغوط. يجب عليك دائمًا استخدام البدائل المتوافقة مع الألومنيوم أو الفولاذ.
ج: يتعامل معدل القطر والضغط مع فيزيائيتين مختلفتين تمامًا. القطر يحدد حجم الهواء وسرعة التدفق. يحدد تصنيف الضغط قوة الجدار المادية والسلامة الهيكلية. يجب عليك حساب متطلبات CFM الخاصة بك أولاً لتحديد القطر الصحيح. بعد ذلك، حدد أنبوبًا بهذا القطر المحدد يلبي تصنيف الشريط المطلوب.
