تعتمد أنظمة الأنابيب الصناعية بشكل كبير على الاختيار الدقيق للصمامات للعمل بأمان. يؤدي الحصول على هذا الاختيار الميكانيكي الصحيح إلى الحفاظ على سلامة الضغط، ويمنع تلوث الوسائط، ويقلل من هدر الطاقة عبر منشأتك. ولسوء الحظ، يتجاهل العديد من المشغلين هذا العنصر الحاسم. يؤدي استخدام الصمام بشكل خاطئ بسرعة إلى خسائر مالية قابلة للقياس. قد تواجه انخفاضًا في الضغط الاصطناعي في الخطوط الهوائية. وبدلاً من ذلك، قد تواجه تدهورًا شديدًا في الفراغ أو تسرب غاز خامل باهظ الثمن. تؤدي هذه الإخفاقات إلى تعطيل جداول الإنتاج وتعريض سلامة المصنع للخطر الشديد.
هدفنا هنا هو تزويد مهندسي الأنابيب ومديري المرافق بإطار عمل موثوق قائم على الأدلة. سنساعدك على تقييم وتحديد الصمامات الدقيقة المطلوبة للتطبيقات الهوائية والغازية المتميزة. سوف تتعلم كيفية مطابقة أنواع الوسائط مع تصميمات الصمامات لتحقيق الأداء الأمثل. ومن خلال فهم هذه المبادئ الأساسية، يمكنك تأمين موثوقية النظام وبناء شبكة أنابيب صناعية عالية الكفاءة.
وسائل الإعلام تملي التصميم: يتطلب الهواء المضغوط والفراغ والغازات الخاملة آليات إغلاق مميزة وملامح تدفق؛ نهج الصمام العالمي يهدد بفشل النظام.
تحديد حجم انخفاض الضغط: تحديد الصمامات التي تعتمد فقط على قطر الأنبوب بدلاً من معامل التدفق (Cv) يضمن عدم كفاءة النظام.
مسائل سلامة المواد: تتطلب الغازات الخاملة والتطبيقات عالية الطلب اختيارات معدنية محددة، مثل صمام الفراشة SS304، لمنع الأكسدة وضمان طول العمر.
يعد فحص الموردين أمرًا بالغ الأهمية: تضمن الشراكة مع مورد صمامات صناعية مسؤول إمكانية التتبع، واختبار صارم لمعدل التسرب، وموثوقية ما بعد التثبيت.
يؤدي اختيار الصمام الخاطئ إلى إنشاء تأثير متتالي للفشل التشغيلي. غالبًا ما تقلل المرافق من مدى سرعة تدهور الأجهزة غير المناسبة لأداء النظام. تؤدي الاختيارات الميكانيكية السيئة إلى تضخيم فواتير الخدمات بشكل مباشر والإضرار بسلامة العمليات.
تعمل ذات الحجم الصغير صمامات أنابيب الهواء المضغوط على تقييد تدفق الهواء بشكل كبير. يؤدي هذا التقييد إلى هدر شديد للطاقة من خلال انخفاض الضغط الاصطناعي. عندما يحدث انخفاض في الضغط عند الصمام، يجب أن تعمل الضواغط بشكل زائد عن الحد لتعويض الخسارة. أنها تعمل دورات أطول وتستهلك المزيد من كيلووات. يؤدي هذا العمل الزائد المستمر إلى تقليل عمر الضاغط بشكل كبير. مع مرور الوقت، فإن العقوبة المالية للكهرباء المهدرة تتجاوز بكثير سعر الشراء الأولي لصمام ذو حجم مناسب.
يمثل تلوث النظام عامل خطر رئيسي آخر. أنظمة الفراغ وخطوط الغاز النقي حساسة للغاية للشوائب. إذا اخترت مواد مانعة للتسرب غير مناسبة، فإنها ستطلق الغازات عند تعرضها للفراغات العميقة. يُدخل هذا إطلاق الغازات جزيئات غريبة إلى النظام. وبالمثل، غالبًا ما تقوم الصمامات الصناعية القياسية بطرح جسيمات مجهرية في خطوط غاز خامل نقي. وتدمر هذه الملوثات عمليات التصنيع الحساسة، خاصة في تطبيقات أشباه الموصلات أو التطبيقات الصيدلانية.
يؤدي فشل الصمام المبكر أيضًا إلى توقف الصيانة باهظ الثمن. تعاني الصمامات السفلية من الغليان الميكانيكي. تندمج الأجزاء المعدنية المتحركة معًا تحت الاحتكاك. قد تواجه أيضًا انفجارات مفاجئة في السدادات بسبب ارتفاع الضغط. يؤدي استبدال المكونات الفاشلة إلى إيقاف خطوط الإنتاج تمامًا. يؤدي تحديد المكونات ذات دورة الحياة العالية إلى تحقيق عائد ممتاز على الاستثمار. يمكنك تحقيق جداول صيانة يمكن التنبؤ بها وتجنب إيقاف تشغيل النظام في حالات الطوارئ.
كل وسط غازي يتصرف بشكل مختلف تحت الضغط. لا يمكنك تطبيق نهج واحد يناسب الجميع بأمان في جميع أنحاء منشأتك. يجب أن تحدد خصائص الوسائط بنية الصمام المحددة لديك.
تتطلب أنظمة الهواء المضغوط مكونات قوية. أولوياتك الأساسية هي العزلة السريعة والحد الأدنى من انخفاض الضغط. يجب أن يقاوم الصمام أيضًا زيوت الضاغط الاصطناعية العدوانية. في كثير من الأحيان يتراكم تكثيف الرطوبة داخل هذه الخطوط. يجب أن تتحمل الآليات الداخلية هذه الرطوبة المستمرة دون الصدأ.

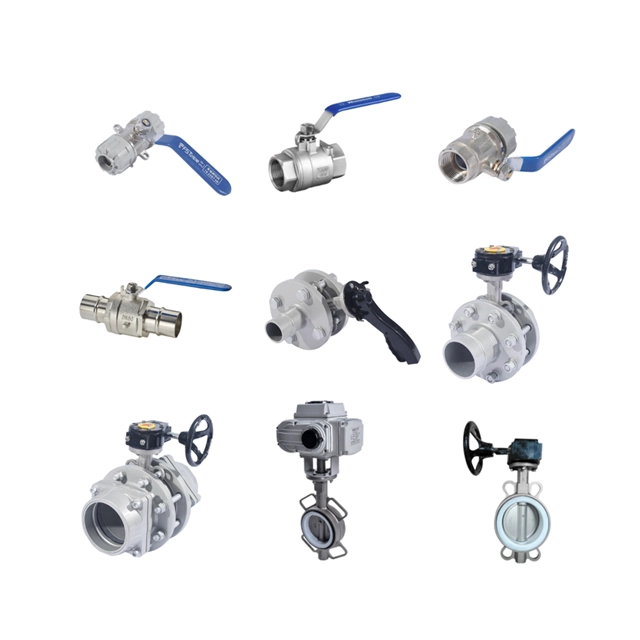

نوصي باستخدام الصمامات الكروية ذات المنفذ الكامل للخطوط الهوائية الأصغر حجمًا. أنها توفر مسار تدفق دون عائق عندما تكون مفتوحة بالكامل. هذا التصميم يلغي عمليا انخفاض الضغط. بالنسبة للرؤوس الرئيسية الأكبر حجمًا، يجب عليك تحديد صمامات الفراشة ذات العروة أو الرقاقة. يتعامل المصمم بشكل صحيح صمام الهواء المضغوط مع التشغيل السريع بأمان. يقوم بعزل أقسام النظام بسرعة أثناء حالات الطوارئ.
تعمل أنظمة الفراغ وفقًا لقوانين فيزيائية فريدة. تتضمن أولوياتك الرئيسية إمكانية الختم ثنائي الاتجاه ومعايير صارمة لعدم التسرب. يجب عليك أيضًا منع إطلاق الغازات المطاطية. يجب على المهندسين إدارة التدفق الجزيئي بشكل مختلف عن التدفق اللزج القياسي. في الفراغ العميق، تتحرك جزيئات الغاز بشكل مستقل. أنها تنزلق بسهولة من خلال عيوب الختم المجهرية.
يجب عليك نشر صمامات فراشة عالية الأداء للمكانس الكهربائية الخشنة. تتعامل صمامات الحجاب الحاجز المتخصصة مع نطاقات التفريغ المتوسطة بشكل ممتاز. بالنسبة لبيئات الفراغ عالية النقاء، تحتاج إلى صمامات محكمة الغلق. تقوم هذه الوحدات بعزل ساق الصمام بالكامل عن الجو. يستخدم المتخصص صمام أنابيب التفريغ اللدائن الدقيقة مثل Viton. يقاوم الفيتون إطلاق الغازات ويحافظ على السلامة الهيكلية تحت الضغط السلبي.
تعمل الغازات الخاملة كوسيلة مساعدة مهمة في التصنيع. تُصنف صيانة النقاء على أنها الأولوية القصوى لديك. قد تحتاج أيضًا إلى التوافق المبرد لتطبيقات النيتروجين السائل. تتطلب المرافق الصفر المطلق للانبعاثات الهاربة. جزيئات الهيليوم صغيرة بشكل لا يصدق. سوف يهربون من خلال الأختام الصناعية القياسية بسهولة.
يجب عليك تحديد الصمامات الكروية التي يتم تنظيفها مقابل خدمة الأكسجين. تعمل عملية التنظيف الخاصة هذه على إزالة جميع مواد التشحيم القابلة للاحتراق. يمنع التفاعلات الخطيرة ويحافظ على الغاز نقيًا تمامًا. مخصص صمام غاز خامل مصنوع من الفولاذ المقاوم للصدأ SS304 أو SS316 عالي الجودة يمنع أكسدة النظام. أنت تضمن بقاء الغاز غير ملوث من المصدر إلى نقطة الاستخدام النهائية.
بمجرد تحديد فئة الصمام الصحيحة، يجب عليك الانتهاء من المواصفات الفنية. تحدد إمكانيات تحديد الحجم والمعادن والأتمتة الأداء الميداني الفعلي.
غالبًا ما تفاجئ الحقيقة الرياضية لتحجيم الصمام المهندسين. حجم الأنبوب المادي لا يضمن التدفق الكافي. يجب عليك مطابقة معامل تدفق الصمام (Cv) مع معدل التدفق المطلوب. تشير قيمة Cv إلى عدد جالونات الماء التي تمر عبر الصمام في الدقيقة عند انخفاض الضغط بمقدار 1 رطل لكل بوصة مربعة. إن تحديد الصمامات على قطر الأنبوب فقط يضمن عدم كفاءة النظام.
اتبع هذه القائمة المرقمة للحصول على الحجم الدقيق:
حساب الحد الأقصى المطلق لمعدل التدفق الذي تتطلبه المعدات النهائية.
تحديد الحد الأقصى المسموح به لانخفاض الضغط لهذا الجزء المحدد من خط الأنابيب.
راجع البيانات الهندسية للشركة المصنعة لتحديد منحنيات السيرة الذاتية.
حدد صمامًا بتصنيف السيرة الذاتية الذي يتجاوز بشكل مريح متطلباتك المحسوبة.
تحدد مواصفات المواد البقاء الجسدي في البيئات القاسية. يجب عليك تقييم ضرورة العلب المقاومة للتآكل. البيئات الصناعية ذات الرطوبة المختلطة تدمر الفولاذ الكربوني بسرعة. نحن نضع صمام الفراشة SS304 كمعيار أساسي للمتانة. يمنع الأكسدة السطحية. كما أنه يقاوم التحجيم الداخلي الناتج عن رطوبة الهواء المضغوط.
يحدد اختيار المقعد والختم ما إذا كان الصمام سوف يتسرب. تتفاعل اللدائن بشكل مختلف مع التعرض للمواد الكيميائية. يجب عليك الاختيار بين مواد PTFE وEPDM وNBR بعناية. يتضخم EPDM ويفشل بسرعة عند تعرضه لزيوت الضاغط الهيدروكربونية. على العكس من ذلك، يوفر PTFE خمولًا كيميائيًا فائقًا. يتعامل مع الوسائط العدوانية بسهولة.
مادة المطاط الصناعي | الوسائط الموصى بها | لا ينصح به ل | الميزة الرئيسية |
|---|---|---|---|
إبدم | الماء والبخار والهواء النظيف | الزيوت الهيدروكربونية والبترول | مقاومة ممتازة لدرجة الحرارة |
NBR (بونا-N) | الهواء المضغوط المزيت | الأوزون والأحماض القوية | مقاومة متفوقة للنفط |
بتف (تفلون) | الغازات الخاملة، والمكانس عالية النقاء | عجائن كاشطة | الخمول الكيميائي المطلق |
FKM (فيتون) | المكانس العميقة والغازات الساخنة | درجات الحرارة المنخفضة المبردة | يمنع إطلاق الغازات الجزيئية |
يحدد توافق التشغيل كيفية دمج الصمام في منشأتك. يجب عليك الاختيار بين المحركات اليدوية والهوائية والكهربائية. يعتمد هذا الاختيار على متطلبات أتمتة النظام. يجب عليك أيضًا تحديد الموضع الآمن من الفشل. في حالة انقطاع الطاقة، يجب أن تنتقل الصمامات إلى حالة آمنة. يعمل تكوين الفشل المفتوح على تهوية الضغط بأمان. يقوم التكوين المغلق بالفشل بحبس الغازات الخطرة داخل الأنبوب بشكل آمن.
حتى الصمامات المحددة تمامًا تفشل إذا تم تركيبها بشكل غير صحيح. غالبًا ما تختلف حقائق التثبيت عن الرسومات الهندسية. يرتكب الفنيون الميدانيون أحيانًا أخطاء نشر مكلفة.
تتضمن أخطاء التثبيت الشائعة ما يلي:
صمامات الرقاقة ذات الدوران الزائد: يؤدي تشديد البراغي بشكل مفرط إلى سحق مقعد المطاط الصناعي. يؤدي هذا إلى دفع المطاط إلى مسار التدفق وربط القرص الداخلي.
دعم غير كافٍ للأنابيب: تنقل الأنابيب الثقيلة غير المدعومة وزنها المادي إلى حواف الصمام. يؤدي هذا الضغط إلى اعوجاج جسم الصمام ويسبب تسربات خارجية فورية.
التوجيه غير الصحيح: يؤدي تركيب الصمامات الاتجاهية للخلف إلى إتلاف آلية الختم على الفور.
يجب عليك المطالبة بإثبات اختبار المصنع. لا تعتمد على ادعاءات التسويق الموثقة ذاتيا. معدلات التسرب المقبولة تتبع معايير صناعية صارمة. يجب عليك الرجوع إلى تصنيفات API 598 أو FCI 70-2. تحدد هذه الأطر بالضبط عدد فقاعات الغاز التي يمكنها الهروب من مقعد مغلق في الدقيقة. يجب عليك التحقق من شهادات الاختبار هذه قبل قبول التسليم.
تمثل قابلية التوسع في دورة الحياة عاملاً مخفيًا رئيسيًا. المرافق تنمو مع مرور الوقت. يجب عليك تقييم ما إذا كانت بنية الصمام المحددة تتعامل مع توسعات السعة المستقبلية. يستخدم التصميم الذكي مناطق عزل معيارية. يتيح هذا التصميم للفنيين إضافة فروع جديدة لاحقًا. يمكنهم أداء هذا العمل دون الحاجة إلى تفكيك مشعب كامل. إنه يوفر ساعات عمل هائلة.
يتطلب شراء الصمامات شريكًا موثوقًا في سلسلة التوريد. يعمل البائع الخاص بك كامتداد لفريقك الهندسي. يضمن الفحص الدقيق النجاح التشغيلي على المدى الطويل.
الاستشارة الفنية تفصل بين متلقي الطلبات والخبراء الحقيقيين. يتحدى الموثوق به مورد الصمامات الصناعية افتراضاتك الأولية. يجب عليهم طرح أسئلة مفصلة قبل تحديد السعر. سوف يستفسرون عن سرعة الوسائط الدقيقة لديك. وسوف يؤكدون نطاقات درجة الحرارة المحيطة بك. سيقومون بتحليل ملفات تعريف الضغط الديناميكي الخاصة بك. تمنع هذه الدقة أخطاء المواصفات المكلفة.
إن شفافية التصنيع مهمة للغاية. يجب عليك تقييم قيمة العمل مع مورد قادر على التخصيص العميق. في بعض الأحيان تكون الكتالوجات القياسية قاصرة. قد تحتاج إلى صمام فراشة مُصمَّم من شركة OEM . يمكن أن تتميز هذه الوحدة المخصصة بأبعاد غير قياسية وجهًا لوجه لتناسب تخطيطات الأنابيب القديمة. يمكن أن يتميز أيضًا بعزم دوران تشغيل محدد مصمم لوحدات التحكم الهوائية ذات الضغط المنخفض. يلبي شريك التصنيع الحقيقي هذه الطلبات المعقدة بسهولة.
التوثيق وإمكانية التتبع يحميان مسؤوليتك. يجب أن تطلب تقارير اختبار المواد (MTRs) لجميع مكونات الفولاذ المقاوم للصدأ. تثبت هذه التقارير التركيب الكيميائي الدقيق للمعدن. يجب عليك أيضًا التحقق من شهادات إدارة الجودة ISO الخاصة بهم. تعتبر شروط الضمان الموثقة بمثابة شروط مسبقة غير قابلة للتفاوض للشراء. تضمن إمكانية التتبع إمكانية تحديد دفعة التصنيع الدقيقة في حالة ظهور عيب بعد سنوات.
يعمل الصمام الأيمن على سد الفجوة الحرجة بين التصميم الميكانيكي والكفاءة التشغيلية في العالم الحقيقي. يؤدي تحديد الأجهزة بناءً على خصائص الوسائط إلى حماية منشأتك بأكملها من فترات التوقف غير المتوقعة. أنت تقوم بتأمين نظامك ضد قطرات الضغط الاصطناعي، وإطلاق الغازات الجزيئية، والتسربات الخطيرة.
نحن نحثك على مراجعة مخططات النظام الحالي الخاص بك على الفور. قارن أجهزتك المثبتة بالمعايير الخاصة بالوسائط التي تمت مناقشتها أعلاه. ابحث عن اللدائن غير المتطابقة ومسارات التدفق الأصغر حجمًا. ستؤدي معالجة هذه الاختناقات إلى تحسينات فورية في الأداء.
اتخذ خطوات استباقية اليوم لتأمين بنيتك التحتية. اتصل بفريقنا الهندسي للحصول على استشارة فنية شاملة. يمكننا إجراء تحليل دقيق لحجم التدفق لمنشأتك. أرسل طلب عرض أسعار رسميًا لترقية أنظمة توصيل الهواء والغاز المهمة لديك.
ج: لا. غالبًا ما تفشل الصمامات السائلة بسرعة في أنظمة الهواء المضغوط. إنهم يستخدمون تصميمات مختلفة للمقاعد الداخلية المخصصة للسوائل الكثيفة. فهي تفتقر إلى موانع تسرب الغاز اللازمة لاحتواء جزيئات الهواء. علاوة على ذلك، تظل صمامات المياه القياسية معرضة بدرجة كبيرة للجسيمات المحمولة بالهواء وزيوت الضاغط الاصطناعية، مما يؤدي إلى تدهور الأختام المطاطية الداخلية.
ج: الفرق الأساسي يتضمن الضغط الاتجاهي. تحتوي صمامات الهواء المضغوط على ضغط خارجي داخلي مرتفع. يجب أن تغلق الصمامات الفراغية ضد الضغط الجوي الخارجي الذي يحاول شق طريقه إلى داخل الأنبوب. تتطلب الصمامات المفرغة تصميمات هندسية محددة للغلق ومواد مطاطية متخصصة لإدارة التدفق الجزيئي ومنع دخول الهواء الخارجي.
ج: الفولاذ المقاوم للصدأ 304 يمنع الصدأ والقشور تمامًا. تتطور الصمامات المصنوعة من الفولاذ الكربوني إلى صدأ داخلي عند تعرضها لتتبع الرطوبة. يتقشر هذا الصدأ ويدخل جسيمات خطيرة في تيار الغاز. يضمن صمام SS304 بقاء الغاز الخامل غير ملوث تمامًا في جميع أنحاء نظام التوصيل بأكمله.
