ترميز ألوان الأنابيب الصناعية لخطوط الهواء المضغوط والفراغ والغاز الخامل

تتطلب أنظمة السوائل والغازات الصناعية تحديدًا صارمًا لضمان سلامة المنشأة. كما أنها تعمل أيضًا على تسريع عملية الصيانة والحفاظ على الامتثال التنظيمي الصارم. تؤدي الخطوط التي يتم التعرف عليها بشكل خاطئ في كثير من الأحيان إلى اتصالات متقاطعة خطيرة. فهي تتسبب في عمليات تدقيق فاشلة وتتسبب في فترات توقف طويلة أثناء عمليات الإغلاق في حالات الطوارئ. يواجه مديرو المرافق دائمًا خيارًا تشغيليًا حاسمًا. يجب عليك الاختيار بين تعديل الأنظمة القديمة باستخدام الملصقات والطلاء أو الترقية بالكامل. تعتمد المرافق الحديثة بشكل متزايد على الأنظمة المعيارية المتوافقة بطبيعتها والملونة مسبقًا.

توفر هذه المقالة إطار تقييم نهائي لتتبع السوائل الصناعية. نحن نقارن طرق وضع العلامات القديمة مباشرةً مع حلول الأنابيب الحديثة الملونة مسبقًا. سوف تفهم كيف تمنع بروتوكولات الألوان المميزة وقوع حوادث كارثية على أرضية المصنع. سنستكشف معايير الوسائط المحددة والاختلافات المادية وبروتوكولات الامتثال. سوف تتعلم كيفية توجيه دورة المشتريات التالية واتخاذ قرارات مستنيرة لترقية المنشأة.

الوجبات السريعة الرئيسية

• يعد الالتزام بمعايير ANSI/ASME A13.1 أو معايير RAL الإقليمية أمرًا غير قابل للتفاوض من أجل الامتثال لإدارة السلامة والصحة المهنية والسلامة التشغيلية.

• يعد وأنبوب أنبوب الهواء المضغوط الأزرق التفريغ الرمادي بمثابة خطوط الأساس المرئية القياسية الصناعية لغازات المرافق غير الخطرة ومنخفضة المخاطر.

• يؤدي الانتقال من الأنابيب القديمة المطلية إلى أنابيب الألومنيوم الملونة إلى تقليل عمالة التركيب والصيانة المستمرة وانخفاض الضغط بشكل كبير.

• يتطلب اختيار المناسبة الشركة المصنعة لأنابيب الهواء تقييم الوحدات النمطية وشروط الضمان والالتزام الصارم بمعايير ترميز الألوان العالمية.

الحالة التجارية لتحديد هوية أنابيب الغاز الصناعية الموحدة

لا يعد الوضوح عبر البنية التحتية لمنشأتك مجرد خيار جمالي. إنه بمثابة الدفاع الأساسي ضد حوادث مكان العمل. تمنع الإستراتيجية القوية لتحديد أنابيب الغاز الصناعية المشغلين من ارتكاب أخطاء فادحة. يمنع وضوح الرؤية فرق الصيانة من استغلال الغاز الخامل أو خطوط التفريغ عن طريق الخطأ بدلاً من الهواء المضغوط.

لا يزال الاختناق العرضي بالنيتروجين يمثل خطرًا شديدًا في التصنيع الحديث. إذا قام المشغل بتوصيل جهاز تنفس هوائي أو أداة هواء قياسية في خط نيتروجين غير مميز، فستكون النتائج كارثية على الفور. التلوين الموحد يلغي هذا التخمين تمامًا. فهو يوفر إشارات بصرية فورية لكل شخص على الأرض.

يعتمد الامتثال التنظيمي بشكل كبير على هذه المعايير المرئية. كثيرًا ما تصدر إدارة السلامة والصحة المهنية استشهادات شديدة فيما يتعلق بوضع علامات غير مناسبة على الأنابيب. إنهم يفرضون ذلك من خلال بند الواجب العام، وغالبًا ما يعتمدون على إرشادات ANSI/ASME A13.1 كمعيار للسلامة. يؤدي الفشل في التدقيق إلى تعطيل العمليات ويتحمل مسؤوليات قانونية ضخمة.

تتحسن كفاءة الصيانة بشكل كبير عندما تصبح الأنابيب معروفة عالميًا. يقضي الفنيون وقتًا أقل في تتبع الخطوط عبر شبكات السقف المعقدة. تعمل رموز الألوان العالمية على تقليل وقت التشخيص. كما أنها تعمل على تبسيط إجراءات القفل/الإغلاق (LOTO). عندما يتعرف كل فني على الفور على الوسائط الموجودة داخل الأنبوب، فإنه يقوم بتأمين النظام بشكل أسرع.

أفضل الممارسات لتنفيذ السلامة

• قم بمراجعة البنية التحتية الحالية للأنابيب بشكل ربع سنوي بحثًا عن الطلاء الباهت أو الملصقات المفقودة.

• قم بتدريب جميع المشغلين الجدد على معايير الألوان المحددة المستخدمة داخل منشأتك.

• لا تعتمد أبدًا على المعرفة القبلية لتحديد أنظمة السوائل القديمة.

فك تشفير معايير ANSI وRAL للترميز اللوني لأنابيب الهواء المضغوط

يعد فهم المعايير الأساسية أمرًا حيويًا للامتثال التشغيلي. ANSI/ASME A13.1 يفرض تصنيف السوائل والغازات في الولايات المتحدة. وفي الوقت نفسه، تحكم أنظمة الألوان الآمنة ISO وRAL المعايير العالمية والأوروبية. وتضمن هذه الأطر التوحيد العالمي عبر التطبيقات الصناعية.

يمثل القياسي أنبوب الهواء المضغوط الأزرق خط الأساس العالمي للطاقة الهوائية. يتوافق هذا اللون مع RAL 5012، المعروف باسم Safety Blue. يشير اللون الأزرق على وجه التحديد إلى المواد الغازية منخفضة الخطورة وغير السامة. فهو يفصل بصريًا هواء المرافق غير الضار عن المواد الخطرة.

تتطلب أنظمة الفراغ فصلًا بصريًا متميزًا عن الغازات النشطة والمضغوطة. ويدعو تفويض الصناعة إلى استخدام أنبوب فراغ رمادي . يستخدم هذا RAL 7001، أو الرمادي الفضي. ينبه غراي الفنيين على الفور إلى خطوط الضغط السلبي. يمنع التكامل العرضي مع الأدوات الهوائية ذات الضغط الإيجابي.

تتبع الغازات الخاملة إرشاداتها البصرية الصارمة. عادةً ما تستخدم الأنظمة التي تحمل النيتروجين أو الأرجون أو الهيليوم اللون الأخضر. في بعض الأحيان، تستخدم المرافق مجموعات محددة من اللون الأزرق والرمادي. تؤكد هذه الألوان على تمييزها عن الغازات القابلة للاشتعال أو السامة، والتي تتطلب قانونًا علامات صفراء أو برتقالية.

يمتد الصحيح لأنبوب الهواء المضغوط الترميز اللوني إلى ما هو أبعد من اللون الأساسي. تتطلب معايير السلامة أسهم التدفق الاتجاهي. يجب أن تفي وضوح النص بمتطلبات الارتفاع المحددة بناءً على قطر الأنبوب. يجب عليك وضع هذه التسميات بشكل متكرر. تفرض المعايير عادةً وضع كل 50 قدمًا، بالقرب من الصمامات، وفي أي مكان تخترق فيه الأنابيب الجدران.

دليل رسم خرائط الألوان ANSI وRAL

التعديل التحديثي مقابل الترقية: تقييم أساليب التنفيذ

يواجه مديرو المرافق مسارين مختلفين عند التعامل مع البنية التحتية القديمة. يمكنك إما تحديث الأنظمة القديمة أو الترقية إلى الحلول المعيارية الحديثة. يحمل كل نهج حقائق تشغيلية فريدة من نوعها.

يتضمن النهج (أ) الطلاء ووضع العلامات على الأنظمة القديمة، وعادةً ما يكون الحديد الأسود أو النحاس. توفر هذه الطريقة تكلفة أولية أقل للمواد إذا ظلت البنية التحتية الحالية للأنابيب سليمة تمامًا. ومع ذلك، فإن العيوب غالبا ما تفوق الراحة الأولية.

تواجه متطلبات عمالة مكثفة عند طلاء الأنابيب العلوية الثقيلة. يتقشر الطلاء ويتقشر بشكل مستمر في البيئات الصناعية القاسية والرطبة. علاوة على ذلك، يوفر الطلاء الخارجي حماية صفرية تمامًا من التآكل الداخلي. سوف تستمر الأنابيب الحديدية القديمة في التوسع من الداخل، بغض النظر عن مدى مطابقتها من الخارج.

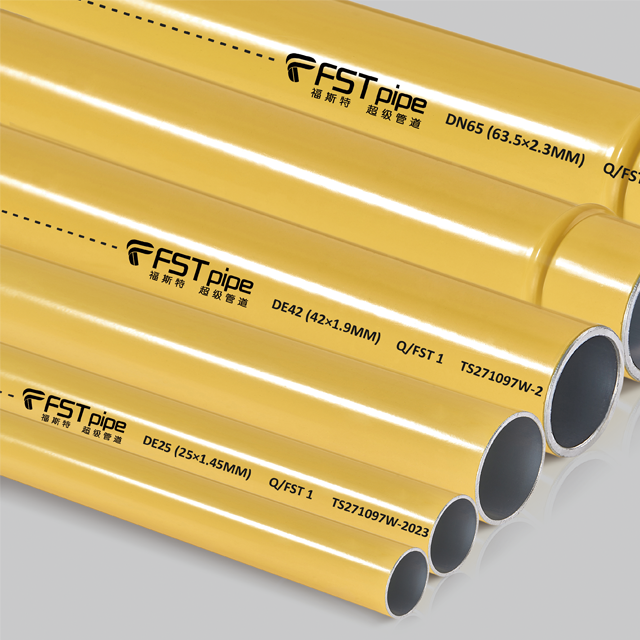

يستخدم النهج ب الأنظمة المعيارية الحديثة. تصل شبكة أنابيب الألومنيوم الملونة بألوان مطبقة في المصنع أو مبثوقة أو مطلية بالمسحوق. هذه التشطيبات لا تتحلل بمرور الوقت. يمكنك تحقيق الامتثال المتكامل مباشرة خارج الصندوق.

تتمثل العقبة الأساسية أمام النهج (ب) في ارتفاع النفقات المادية الأولية. ستحتاج على الأرجح إلى موافقة رسمية على رأس المال. ومع ذلك، يمكنك التخلص من العمل المتكرر المتمثل في كشط الخطوط الهوائية وإعدادها وإعادة طلاءها كل بضع سنوات. تحافظ الأنظمة الملونة مسبقًا على امتثالها بصريًا دون تدخلات الصيانة المستمرة.

مخطط المقارنة: الأنظمة القديمة مقابل الأنظمة المعيارية

لماذا تعتبر أنابيب الهواء المصنوعة من الألومنيوم هي المعيار الحديث لترقية المرافق

يتطلب التصنيع الحديث أنظمة تعمل بشكل لا تشوبه شائبة من الداخل والخارج. يوفر أنبوب الهواء المصنوع من الألومنيوم سلامة داخلية وخارجية لا مثيل لها. على عكس الحديد الأسود المطلي، فإن الألومنيوم لا يتآكل أو يصدأ داخليًا. إنه يحمي علم الخصائص الهوائية الحساسة في اتجاه مجرى النهر من إتلاف الجسيمات.

يضمن الحفاظ على بيئة داخلية نظيفة تجويفًا سلسًا بشكل دائم. تعمل هذه السلاسة على تعزيز التدفق الصفحي الأمثل في جميع أنحاء الشبكة. تتطور الأنابيب الحديدية القديمة إلى احتكاك داخلي عندما تصدأ. وهذا يجبر ضواغط الهواء على العمل بجهد أكبر لدفع نفس الحجم من الهواء.

يؤدي تقليل الاحتكاك الداخلي إلى تعزيز كفاءة استخدام الطاقة بشكل مباشر. تعمل أنابيب الألومنيوم الناعمة على تقليل استهلاك طاقة الضاغط بشكل كبير. دورة الضواغط أقل تواترا. تحافظ على مستويات ضغط ثابتة عند نقاط الاستخدام النهائي دون إجهاد مفرط. تُترجم هذه الكفاءة التشغيلية إلى الحفاظ على الطاقة بشكل كبير في جميع أنحاء المنشأة.

تحدد المرونة وقابلية التوسع الشبكات المعيارية الحديثة. توفر أنظمة الدفع للاتصال ميزة هيكلية هائلة. عندما تتوسع منشأتك، يمكنك تعديل التخطيط بسرعة.

المزايا الهيكلية لشبكات الألومنيوم

1. إنها تتكامل بسهولة مع عمليات الحذف القديمة الحالية أثناء الترقيات المرحلية.

2. أنها لا تحتاج إلى آلات خيوط ثقيلة أو تصاريح عمل ساخنة لتثبيتها.

3. إنها تسمح للمنشآت بإعادة تجهيز خطوط التجميع في جزء صغير من الوقت.

4. فهي تزن أقل بكثير، مما يقلل الضغط على هياكل الجمالون السقفية.

معايير القرار: اختيار الشركة المصنعة لأنابيب الهواء المناسبة

إن اختيار الصحيحة الشركة المصنعة لأنابيب الهواء يحدد نجاح الترقية على المدى الطويل. يجب عليك تقييم البائعين المحتملين عبر عدة معايير صارمة.

أولاً، التحقق من يقين الامتثال. هل توفر الشركة المصنعة تطابقات ألوان RAL أو ANSI تمامًا؟ يجب أن يتم تصميم الطلاء خصيصًا لبيئات الهواء المضغوط والفراغ والغاز الخامل. الطلاء الأزرق العام على أنبوب لم يتم التحقق منه لا يضمن الامتثال التنظيمي.

بعد ذلك، قم بتقييم التركيبات وضمانات التسرب. فحص تكنولوجيا الاتصال الخاصة بهم. يستخدم البعض ضغط الحلقة O، بينما يعتمد البعض الآخر على آليات التجعيد. تحديد موقف الشركة المصنعة بشأن ضمانات عدم التسرب. سيقدم البائع الموثوق ضمانات ممتدة لمدة 10 سنوات أو مدى الحياة ضد التسريبات المناسبة.

تدعم الهندسة والتخطيط الموردين المتميزين المنفصلين عن الموردين الأساسيين. تقييم ما إذا كان البائع يوفر حسابات شاملة لانخفاض الضغط. يجب أن يقدموا نماذج CAD أو BIM لهندسة منشأتك المحددة. ابحث عن خرائط طريق التنفيذ التي تقلل من تعطيل عملياتك الحالية.

وأخيرًا، ضع في اعتبارك قوة سلسلة التوريد وتوافر المواد. يعد اختيار بائع لديه مخزون محلي أمرًا بالغ الأهمية. غالبًا ما تواجه عمليات ترقية المرافق المرحلية تحولات غير متوقعة في الجدول الزمني. يمنع المخزون المحلي حدوث تأخيرات كارثية عندما تحتاج إلى تركيبات أو أطوال أنابيب إضافية في اللحظة الأخيرة.

خاتمة

إن التحديد الصحيح للغازات الصناعية يتجاوز بكثير جماليات المنشأة الأساسية. إنه يعمل كعنصر أساسي للسلامة الهيكلية والكفاءة التشغيلية. تعمل الخطوط الملونة بدقة على حماية القوى العاملة لديك من سوء التوصيل الخطير. كما أنها تحمي عملك من العقوبات التنظيمية الشديدة وحالات فشل التدقيق المكلفة.

ننصح صناع القرار بمراجعة البنية التحتية الحالية للأنابيب على الفور. المشي على أرضية المنشأة. تحقق من وجود طلاء متقشر، وملصقات غير مقروءة، وتعديلات الأنابيب غير الموثقة. إذا كانت الأنابيب القديمة لديك تعاني من التآكل أو تتطلب إعادة الطلاء يدويًا بشكل متكرر للامتثال، فمن الضروري إجراء إصلاح شامل للنظام.

يمثل الانتقال إلى نظام الألمنيوم المعياري الملون مسبقًا أذكى استراتيجية تشغيلية. يمكنك التخلص من أعمال الصيانة المتكررة مع تحسين ديناميكيات التدفق الداخلي بشكل كبير. تواصل مع أحد متخصصي الأنابيب المؤهلين اليوم. اطلب استشارة شاملة بشأن حجم النظام لتحديث البنية التحتية للسوائل والغاز لديك.

التعليمات

س: هل يلزم قانونًا استخدام أنبوب الهواء المضغوط الأزرق؟

ج: على الرغم من أن إدارة السلامة والصحة المهنية لا تفرض علامة تجارية محددة للطلاء، إلا أنها تفرض وضع علامات على المخاطر والمنفعة يمكن التعرف عليها. إنهم عادةً ما يطبقون ANSI/ASME A13.1، والذي يعين اللون الأزرق بشكل صارم للغازات منخفضة الخطورة مثل الهواء المضغوط.

س: هل يمكنني استخدام PVC للهواء المضغوط إذا قمت بطلائه أو وضع علامة عليه؟

ج: قطعا لا. تحظر إدارة السلامة والصحة المهنية (OSHA) بشكل صريح استخدام مادة PVC القياسية للهواء المضغوط بسبب الخطر الشديد المتمثل في التحطم المتفجر. وينطبق هذا الحظر بغض النظر عن كيفية تلوينه أو تصنيفه.

س: ما هو الفرق في الترميز اللوني بين خط الفراغ وخط الغاز الخامل؟

ج: عادةً ما يتم تحديد خطوط الفراغ بأنبوب رمادي. غالبًا ما تستخدم الغازات الخاملة، مثل النيتروجين، اللون الأخضر مع حروف بيضاء محددة. يشير هذا إلى حالتها منخفضة المخاطر وغير قابلة للاشتعال.

س: هل تتطلب أنابيب الألومنيوم الملونة وضع علامات اتجاهية إضافية؟

ج: نعم. في حين أن اللون الأساسي للأنبوب يحدد فئة الوسائط، إلا أن معايير السلامة لا تزال تتطلب أسهم اتجاهات ومعرفات نصية واضحة. تشير هذه الإضافات إلى اتجاه التدفق ونوع الغاز الدقيق.
