تؤدي أنابيب الهواء المضغوط ذات الحجم الصغير أو ذات التصنيف غير الصحيح إلى انخفاض شديد في الضغط. فهو يسبب تآكلًا مفرطًا للضاغط ويخلق مخاطر كارثية على السلامة. غالبًا ما تؤدي اختيارات المواد السيئة إلى انفجارات مفاجئة وتوقف إنتاج مكلف. يعد اختيار التصنيف الصحيح لضغط أنبوب الهواء المضغوط قرارًا حاسمًا فيما يتعلق بالإنفاق الرأسمالي. فهو يؤثر بشكل مباشر على سلامة منشأتك وكفاءة الطاقة على المدى الطويل. يجب على مديري المرافق التنقل بين المتغيرات الهندسية المعقدة لمنع حدوث أعطال نظامية.
يوازن النظام الأمثل بين الحد الأقصى لمتطلبات ضغط العمل ومتانة المواد والامتثال التنظيمي. إنه يضمن عدم وجود أي أعطال هيكلية والحد الأدنى من فقدان ضغط الاحتكاك عبر شبكة التوزيع بأكملها. سوف تتعلم كيفية تقييم المواد، وتطبيق خفض درجة الحرارة، واختيار الأنابيب المتوافقة لمصنعك. سوف نستكشف عوامل السلامة وحدود المواد وحقائق التثبيت لمساعدتك في بناء نظام قوي.
يجب أن تأخذ تقييمات ضغط النظام في الاعتبار تقلبات درجات الحرارة؛ يتناقص الحد الأقصى لضغط العمل مع ارتفاع درجات الحرارة المحيطة أو السوائل.
إن عامل أمان أنبوب الهواء الموثق (عادةً 3:1 أو 4:1) غير قابل للتفاوض لفصل ضغط العمل الآمن عن ضغط الانفجار الفعلي.
أصبحت أنابيب الألومنيوم هي المعيار الصناعي للتركيبات التجارية نظرًا لنعومتها الداخلية المتسقة وتحملها للضغط العالي وشكلها المضاد للتآكل.
يتطلب اختيار مورد أنابيب الهواء المضغوط المتوافق فحص التزامه بمعايير ASME وOSHA، وليس فقط تكاليف المواد الأولية.
إن فهم مقاييس الضغط يمنع حدوث أخطاء هندسية كارثية. غالبًا ما يخلط مشغلو المرافق بين الحدود التشغيلية التي تنشرها الشركات المصنعة. يجب علينا تحديد المصطلحات الدقيقة لضمان عمليات المصنع الآمنة.
ينشر المصنعون الحد الأقصى لضغط العمل المسموح به (MAWP). يمثل هذا الرقم أعلى ضغط مطلق يمكن للنظام التعامل معه أثناء العمليات العادية. يجب ألا تتجاوز هذا الحد أبدًا. يمثل ضغط الانفجار النقطة الدقيقة للفشل الكارثي. تتمزق مادة الأنابيب فعليًا عندما تتجاوز القوى الداخلية سلامتها الهيكلية. يجب ألا تصمم أبدًا نظامًا قريبًا من حد ضغط الانفجار.
يستخدم المهندسون حاجزًا للحماية من ارتفاع الضغط المفاجئ. يفصل الموثوق به عامل أمان أنبوب الهواء حد العمل عن نقطة الفشل. وتعني النسبة 4:1 أن ضغط الدفقة أعلى بأربع مرات من الضغط الأقصى المسموح به (MAWP). يمتص هذا المخزن المؤقت التأثيرات الميكانيكية والإغلاق المفاجئ للصمامات والارتفاعات غير المتوقعة في الضاغط. إنه يوفر هامشًا هيكليًا أساسيًا للمواد المتقادمة.
تؤدي الحرارة إلى تدهور السلامة الهيكلية في جميع مواد الأنابيب تقريبًا. تشترك تقييمات الضغط في علاقة عكسية مع درجات حرارة التشغيل. لا يمكن للأنبوب المقدر بـ 232 رطل لكل بوصة مربعة عند 68 درجة فهرنهايت التعامل مع 232 رطل لكل بوصة مربعة عند 140 درجة فهرنهايت. ومع ارتفاع درجات الحرارة، تصبح المادة أكثر ليونة أو تتمدد. يجب عليك تطبيق مضاعف خفض درجة الحرارة لحساب ضغط العمل الآمن الحقيقي. غرف الضاغط تولد حرارة هائلة. يجب على المشغلين حساب عوامل التدهور بعناية في هذه المناطق الساخنة.
يحدد اختيار المواد قدرات الضغط الأساسية لديك. تتفاعل المواد المختلفة بشكل فريد تحت ضغط الغاز المستمر. يجب علينا تقييم المعادن التقليدية مقابل الحلول الهندسية الحديثة.

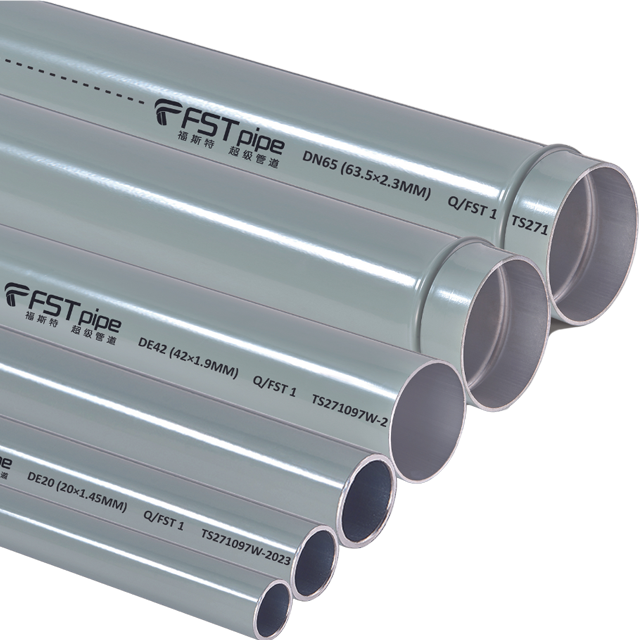

يهيمن الألمنيوم المبثوق حاليًا على المشهد الصناعي. إنه يوفر نسب قوة إلى وزن استثنائية. ستلاحظ عادةً أن ضغط عمل أنبوب الألومنيوم يبلغ حوالي 232 رطل لكل بوصة مربعة (16 بار). الألومنيوم لا يصدأ أبدًا أو يتقشر داخليًا. تمنع الجدران الداخلية الناعمة انخفاض الضغط الاحتكاكي. وهذا يحافظ على سرعة السوائل ثابتة على مدى عقود من الاستخدام. تظل أنظمة الألومنيوم هي المعيار القياسي لتوصيل الهواء النظيف عالي الضغط.
توفر الأنابيب الفولاذية ذات الجدران الثقيلة معدلات ضغط هائلة. يمكنهم تحمل الإساءة الخارجية الشديدة في البيئات الوعرة. ومع ذلك، يشكل الفولاذ مخاطر تشغيلية كبيرة. الرطوبة في الهواء المضغوط تسبب الصدأ الداخلي. تتقشر الطلاءات المجلفنة في النهاية تحت التحميل الدوري. يؤدي هذا التآكل إلى إنشاء أسطح داخلية خشنة. يؤدي تراكم المقياس إلى تقييد التدفق وتقليل الضغط المتاح لديك بشكل مصطنع عند نقطة الاستخدام النهائي.
يجب ألا تستخدم PVC أبدًا للغاز المضغوط. لا تنطبق تقييمات ضغط السائل على الغازات القابلة للضغط. الماء لا يضغط. إذا انكسر أنبوب الماء، فإنه يتسرب ببساطة. يضغط الهواء بقوة. إذا تعطل أنبوب PVC تحت ضغط الهواء، فإن الطاقة المخزنة تنطلق على الفور. يتحطم البلاستيك إلى شظايا مميتة. تحظر إدارة السلامة والصحة المهنية (OSHA) بشكل صارم استخدام مادة PVC القياسية في تطبيقات الهواء المضغوط بسبب مخاطر الانفجار هذه.
يوفر النحاس هواءً نظيفًا ويتعامل مع الضغوط العالية بسهولة. تعتمد العديد من المرافق الطبية على الخطوط النحاسية. ومع ذلك، يمثل النحاس عقبات هائلة في عملية التثبيت. تكاليف المواد الخام تتقلب بشكل كبير. تتطلب عملية اللحام بالنحاس تصاريح عمل ساخنة، وعمالة متخصصة، وفترات توقف طويلة. غالبًا ما تفشل الوصلات النحاسية إذا كانت عملية اللحام بالنحاس تؤدي إلى نقاط ضعف.
نوع المادة | تصنيف الضغط النموذجي (قياسي) | مقاومة التآكل | وضع الفشل تحت ضغط الغاز |
|---|---|---|---|
الألمنيوم المبثوق | 232 رطل لكل بوصة مربعة / 16 بار | ممتاز (قياس صفر) | العائد المتحكم فيه |
الحديد الأسود | 300+ رطل لكل بوصة مربعة | ضعيف (صدأ شديد) | تسرب الخيط، وترقق الهيكلية |
بلاستيك بي في سي | غير مصنف للغاز | ممتاز | انفجار شظايا كارثي |
النحاس (النوع L) | 250+ رطل لكل بوصة مربعة | ممتاز | فصل اللحام المشترك |
تعمل الأطر التنظيمية على حماية العاملين في المصنع من الممارسات الهندسية الخطيرة. إن الالتزام بمعايير أنابيب الهواء المضغوط المعترف بها يخفف من المسؤولية ويضمن طول العمر التشغيلي. يجب على مديري المصانع فهم هذه القواعد الحاكمة.
تملي الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) تصميم أنابيب الضغط. ASME B31.1 يغطي أنابيب الطاقة. يغطي ASME B31.9 أنابيب خدمات البناء. تحدد هذه الرموز الحد الأدنى لسماكة الجدار وقيم الضغط المسموح بها ومتطلبات اختبار المفاصل. تضمن الأنظمة المتوافقة قدرة المواد على تحمل التحميل الدوري المضغوط المستمر. ويعتمد المهندسون على هذه الحسابات لمنع التعب الهيكلي مع مرور الوقت.
تطبق إدارة السلامة والصحة المهنية (OSHA) تفويضات صارمة للسلامة في مكان العمل. تستهدف لوائح OSHA الخطوط المكشوفة المضغوطة. وهي تتطلب صمامات تخفيف الضغط المناسبة على صهاريج الاستقبال ومحاور التوزيع. يقوم مفتشو إدارة السلامة والصحة المهنية (OSHA) بشكل روتيني بإصدار غرامات شديدة على المواد المحظورة مثل PVC. إنهم يعتمدون على بند الواجب العام لمعاقبة تركيبات الأنابيب غير الآمنة.
يحكم المعيار ISO 8573-1 فئات نقاء الهواء المضغوط. تتقاطع تقييمات الضغط وتقييمات النقاء بشكل مباشر. يؤثر تدهور المواد على كليهما في وقت واحد. عندما تصدأ أنابيب الحديد، فإنها تفقد سمك جدارها. وهذا يقلل من ضغط الانفجار الفعلي. وفي الوقت نفسه، تلوث جزيئات الصدأ مجرى الهواء، مما ينتهك فئات النقاء ISO. إن اختيار المواد غير القابلة للتآكل يلبي معايير سلامة الضغط وجودة الهواء.
يتحمل مهندسو المرافق مسؤولية هائلة. يمكن أن يتسبب تمزق الأنبوب العلوي في حدوث إصابات خطيرة أو وفيات. يعد الالتزام الصارم بالمعايير المنشورة بمثابة درع حيوي للمسؤولية. عند إنشاء أنظمة وفقًا لإرشادات ASME وOSHA، فإنك تثبت العناية الواجبة. الامتثال الموثق يحمي الشركة أثناء عمليات تدقيق السلامة وتقييمات التأمين.
يتطلب التصنيع بكميات كبيرة هندسة ديناميكيات الموائع الدقيقة. لا يمكنك تخمين أقطار الأنابيب بناءً على الجماليات البصرية. يضمن الحجم المناسب وصول الهواء المضغوط إلى الأدوات عند الضغط الصحيح.
تتطلب بعض الصناعات عتبات ضغط مرتفعة تتجاوز هواء المتجر القياسي. تعتمد عملية نفخ PET، والقطع بالليزر، والتصنيع الثقيل على قوة هائلة. غالبًا ما تتطلب هذه التطبيقات أنبوب هواء قويًا يبلغ 13 بارًا (حوالي 188 رطل لكل بوصة مربعة) أو حتى تكوينات أعلى. سوف تعمل أنظمة 100 PSI القياسية على إيقاف معدات الإنتاج في هذه البيئات. يجب عليك مطابقة مواصفات المواد مع ذروة الطلب على الضغط.
يتقاطع قطر الأنبوب مباشرة مع السرعة والاحتكاك. يجب علينا اتباع بروتوكولات التحجيم المحددة:
تحديد الحد الأقصى لـ CFM: احسب إجمالي القدم المكعبة في الدقيقة التي تتطلبها جميع الأدوات المتزامنة.
حساب سرعة الهواء: دفع كميات كبيرة من خلال أنابيب صغيرة، والسرعة الصاروخية. السرعة العالية تخلق احتكاكًا هائلاً بالجدار الداخلي.
تكبير حجم الرأس الرئيسي: يؤدي الاحتكاك إلى انخفاض الضغط الاصطناعي. تفقد PSI عمليًا قبل أن يصل الهواء إلى الأداة. تؤدي زيادة قطر الأنبوب إلى خفض السرعة والحفاظ على تصنيف الضغط الثابت.
إن قوة النظام لا تقل قوة عن أضعف مكوناته. قد يتميز أنبوب الألومنيوم الخاص بك بتصنيف 232 رطل لكل بوصة مربعة. ومع ذلك، إذا قمت بتثبيت صمام عزل رخيص مُقدر بـ 125 رطل لكل بوصة مربعة، فإن تصنيف النظام بأكمله ينخفض إلى 125 رطل لكل بوصة مربعة. يجب عليك مراجعة كل قارنة توصيل ملائمة ومرنة وقابلة للفصل السريع. ضمان التوافق الكامل عبر الشبكة الهوائية بأكملها.
تفشل المواد الممتازة في ظل ممارسات التثبيت السيئة. يجب على الميكانيكيين تجميع شبكة الأنابيب بشكل صحيح للحفاظ على معدلات الضغط الخاصة بالشركة المصنعة. كثيرا ما نلاحظ نقاط فشل محددة في هذا المجال.
طرق التثبيت تملي قوة المفاصل. تعمل الوصلات الملولبة في الأنابيب الفولاذية على إزالة سماكة الجدار، مما يؤدي إلى إنشاء نقاط ضعف متأصلة. تتطلب تركيبات الدفع للتوصيل نهايات الأنابيب المنزوعة الأزيز بشكل مثالي. إذا ترك الميكانيكيون حوافًا حادة، فسيقومون بتقطيع الحلقات الداخلية. وهذا يسبب تسربًا فوريًا للضغط العالي. توفر تركيبات الضغط عضًا ممتازًا، ولكنها تتطلب عزمًا دقيقًا. الإفراط في تشديد يسحق الأنابيب. يختبر التحميل الدوري المستمر كل نقطة اتصال يوميًا.
تولد ضواغط الهواء اهتزازات شديدة. تنتقل هذه التوافقيات عبر شبكة التوزيع. يؤدي التثبيت غير الصحيح إلى إجهاد شديد للمعادن. إذا قمت بإبعاد الشماعات عن بعضها البعض، فسوف يتدلى الأنبوب ويهتز بعنف. هذه الحركة المستمرة تضعف المفاصل مع مرور الوقت. إنه يضر بتصنيف الضغط الأولي ويسبب في النهاية الكسور. يجب عليك اتباع إرشادات الشركة المصنعة لتحقيق أقصى مسافة بين الشماعات.
تتسبب التغيرات في درجات الحرارة في التوسع الخطي والانكماش في الأنابيب الطويلة. سوف يطول مسار الألمنيوم الذي يبلغ طوله 300 قدم فعليًا مع ارتفاع درجة حرارة المنشأة المحيطة. إذا قمت بتثبيت الأنبوب بقوة على كلا الطرفين، فإن قوى التمدد ستؤدي إلى تشويه المعدن أو تفجير التركيبات. يجب عليك تثبيت حلقات التمدد الهندسية أو وصلات التمدد المتخصصة. تمتص هذه المكونات الحركة الخطية وتمنع الإجهاد الهيكلي الخطير.
يمتد قرار الشراء الخاص بك إلى ما هو أبعد من المواد الخام. أنت بحاجة إلى شريك تقني يفهم ديناميكيات الموائع. إن اختيار المورد المناسب لأنابيب الهواء المضغوط يضمن التثبيت الآمن والأمثل.
يقدم المورد المؤهل وثائق فنية واسعة النطاق. إنهم لا يبيعون فقط صناديق من التجهيزات. أنها توفر حسابات دقيقة لانخفاض الضغط بناءً على التصميم المحدد الخاص بك. أنها توفر مخططات واضحة للحجم وجداول شاملة لخفض درجة الحرارة. يمنع هذا الدعم الهندسي أخطاء تقليل الحجم المكلفة. يجب عليك أن تطلب مراجعة المخطط الخاص بك من قبل مهندسي التطبيقات قبل الشراء.
قم بتقييم ضمان الشركة المصنعة بعناية. اقرأ التفاصيل الدقيقة المتعلقة بفشل الضغط وعيوب المواد. هل يغطي الضمان حالات انفجار المفاصل الكارثية؟ هل يحدد حدود التحميل الدوري؟ توفر أنظمة الألومنيوم عمومًا عقودًا من العمر الطويل بدون صيانة. تأكد من أن المورد يدعم مطالباته الهيكلية بضمان قوي متعدد السنوات. يعكس الضمان القوي مراقبة الجودة الصارمة أثناء عملية التصنيع.
يتطلب تصميم شبكة هوائية آمنة وعالية الأداء اهتمامًا صارمًا بالتفاصيل. يجب عليك تحديد الحد الأقصى لاحتياجات CFM وPSI بدقة. قم بتطبيق مضاعفات خفض درجة الحرارة الصحيحة للعثور على الحدود الحقيقية لضغط العمل. حافظ على عامل أمان صارم 4:1 لمنع الانفجارات. اختر دائمًا المواد المعتمدة وفقًا لمعايير ASME وOSHA، وتجنب المواد البلاستيكية الخطرة تمامًا.
خطوتك التالية تتضمن العمل على أرضية المصنع. قم بمراجعة نظامك الحالي بحثًا عن انخفاض ملحوظ في الضغط أو تسرب في المفاصل. استشر مهندس تطبيق مؤهل لحساب الحجم الدقيق للأنابيب لأي توسعات قادمة. إن ترقية البنية التحتية الخاصة بك اليوم يضمن سلامة المشغل والإنتاج المستقر لسنوات قادمة.
ج: تقوم الشركات المصنعة ذات السمعة الطيبة بتصميم الأنظمة باستخدام عامل الأمان 3:1 أو 4:1. تفصل هذه النسبة الحد الأقصى لضغط العمل المسموح به عن ضغط الانفجار الفعلي. فهو يوفر حاجزًا هيكليًا مهمًا ضد الزيادات غير المتوقعة في الضاغط والتأثيرات الميكانيكية.
ج: لا. يؤثر قطر الأنبوب على حجم التدفق (CFM) وسرعة الهواء. يتم تحديد معدل الضغط الثابت الفعلي بشكل كامل من خلال تركيبة المادة وسمك الجدار. ومع ذلك، فإن القطر الصغير يخلق احتكاكًا، مما يتسبب في انخفاض الضغط التشغيلي.
ج: تولد الضواغط كميات هائلة من الحرارة المحيطة أثناء التشغيل. تعمل درجات الحرارة المرتفعة على تليين المواد وإضعاف السلامة الهيكلية. يجب عليك تطبيق حسابات الخفض الحراري في البيئات الحارة، مما يؤدي بشكل طبيعي إلى خفض حدود ضغط العمل الآمن.
ج: قطعا لا. يجب ألا تستخدم أبدًا أنابيب PVC القياسية أو أنابيب المياه ذات الجدران الرقيقة للغازات المضغوطة. يخزن الهواء طاقة حركية هائلة عند ضغطه. إذا فشل الأنبوب، فإنه يخلق انفجارا خطيرا. وهذا ينتهك تفويضات السلامة الصارمة الخاصة بإدارة السلامة والصحة المهنية (OSHA).
