تظل الأنابيب هي نقطة الفشل الأكثر شيوعًا في أنظمة توليد النيتروجين في الموقع. عندما تتعطل شبكات المرافق هذه، فإنها تؤثر بشكل مباشر على نقاء الغاز، وتزيد من عبء عمل الضاغط، وتدمر عائد الطاقة الإجمالي على الاستثمار. غالبًا ما يتعامل مديرو المرافق مع توزيع الغاز كفكرة لاحقة، ولكن التوجيه غير المناسب أو اختيار المواد يمكن أن يشل محطة فعالة.
المعلمات القياسية لتوزيع الهواء المضغوط تقصر بشكل كبير عن تطبيقات النيتروجين. يتطلب النيتروجين معايير نقاء صارمة، تصل غالبًا إلى 99.999% في العمليات النهائية الحساسة. وبسبب عتبة النقاء العالية هذه، يصبح التأثير المالي للتسربات الجوية أو التلوث الداخلي أسوأ بكثير من فقدان الهواء القياسي.
يوفر هذا الدليل لمديري المرافق والمهندسين إطارًا موضوعيًا لتقييم المواد وبروتوكولات الحجم والبائعين لتوزيع النيتروجين والغاز الخامل. سوف تتعلم كيفية تجنب مخاطر التلوث الشائعة، وحجم الخطوط بشكل صحيح، وتصميم نظام مصمم لتحقيق أقصى قدر من الموثوقية.
المادة تفرض النقاء: الترقية إلى أنبوب النيتروجين المصنوع من الألومنيوم أو الفولاذ المقاوم للصدأ يمنع الأكسدة الداخلية، ويحمي أغشية المولدات الحساسة PSA (امتصاص الضغط المتأرجح) والتطبيقات النهائية.
التسرب يضاعف التكاليف: يؤدي انخفاض الضغط في نظام أنابيب النيتروجين إلى إجبار ضاغط هواء التغذية على العمل الزائد، مما يزيد بشكل كبير من نفقات الطاقة مقارنة بتسريب الهواء القياسي.
تعمل الوحدات النمطية على تسريع عملية النشر: تعمل أنظمة الألمنيوم المعيارية والضغطية على تقليل وقت التوقف عن التثبيت والقضاء على مخاطر السلامة المرتبطة بالعمل الساخن (اللحام).
يتطلب تقييم البائع التحديد: يجب على مورد أنابيب الغاز الصناعي المؤهل تقديم حسابات موثقة لانخفاض الضغط وضمانات عدم التسرب، وليس فقط المواد السائبة.
يجبر الاحتكاك داخل الأنابيب الخشنة أو الصغيرة الحجم ضاغط هواء التغذية الخاص بك على العمل عند ضغوط أعلى بكثير. يقوم المشغلون في كثير من الأحيان بتعويض التدفق الضعيف عن طريق زيادة ضغط تفريغ الضاغط. هذا النهج يخلق عقوبة طاقة هائلة. كل زيادة قدرها 2 رطل لكل بوصة مربعة في انخفاض الضغط تعادل زيادة بنسبة 1% تقريبًا في استهلاك طاقة الضاغط. على مدار سنة إنتاج نموذجية، تهدر الشبكة سيئة التصميم آلاف الدولارات من الكهرباء وحدها.
غالبًا ما تبقى الرطوبة في تيار الهواء المضغوط قبل المولد. عندما تقوم بتوجيه هذا الهواء الرطب عبر أنابيب الحديد القياسية، تبدأ الجدران الداخلية بالصدأ بسرعة. هذه الأكسدة الداخلية تخلق تحجيمًا جسيميًا. وعندما يتقشر الصدأ، فإنه ينتقل باتجاه مجرى النهر ويدمر وسائط الترشيح الخاصة بمولد النيتروجين. وفي نهاية المطاف، يؤدي هذا التلوث إلى تدمير نقاء الغاز بعد المولدات وإتلاف معدات الاستخدام النهائي الحساسة. يعد تحديث أنبوب الهواء الخاص بالنيتروجين أمرًا ضروريًا لإيقاف دورة التدهور هذه.
تعد تسربات النيتروجين أكثر تكلفة بشكل كبير من تسربات الهواء المضغوط القياسية. يجب عليك أن تأخذ في الاعتبار نسبة التوليد. يتطلب الأمر عادةً أربعة أحجام من الهواء المضغوط (أحيانًا أكثر) لتوليد حجم واحد من النيتروجين عالي النقاء. ولذلك، فإن خسارة قدم مكعب واحد من النيتروجين تعني أنك قد أهدرت أربعة أقدام مكعبة من الهواء المضغوط باهظ الثمن. إن إيقاف التسربات من المصدر يصبح ضرورة مالية، وليس مجرد مهمة صيانة.
يجب عليك مقارنة المواد بناءً على حقائق التنفيذ والتكاليف الأولية والموثوقية على المدى الطويل. يتطلب المناسب نظام أنابيب النيتروجين مواد لا تتحلل تحت الضغط أو تعرض تيار الغاز للملوثات.
الأفضل للاستخدام في: التطبيقات عالية النقاء، بما في ذلك تغليف المواد الغذائية والمشروبات وتصنيع الأدوية وتجميع الإلكترونيات والقطع بالليزر.
الإيجابيات: يوفر مقاومة نهائية للتآكل ويتعامل بسهولة مع ضغوط التشغيل العالية. لا تواجه أي تدهور على مدار عمر المادة.
السلبيات: تتطلب تكلفة مادية أولية أعلى. يتطلب التثبيت أيضًا أدوات ضغط متخصصة أو عمالة لحام مدارية ماهرة.

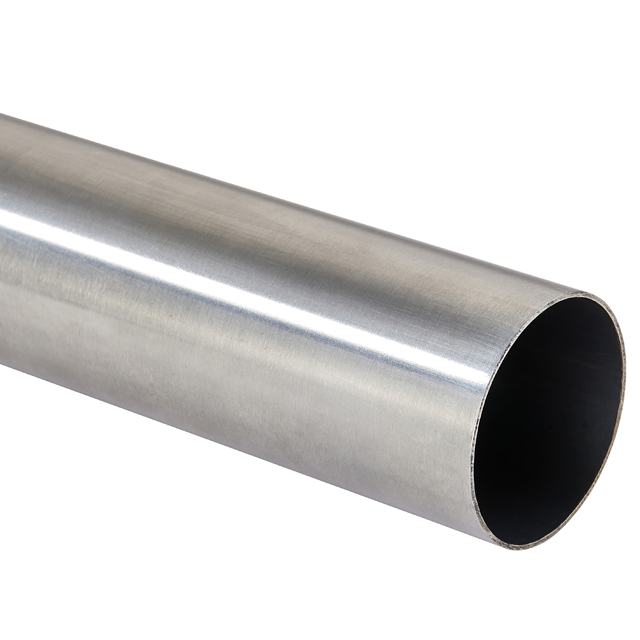

نوصي باستخدام شبكة أنابيب نيتروجين حديثة مصنوعة من الفولاذ المقاوم للصدأ لأي منشأة يمكن أن تؤدي فيها الملوثات النزرة إلى عمليات سحب ضخمة للمنتجات.

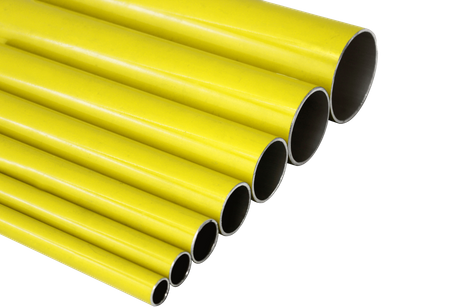

الأفضل لـ: التصنيع الصناعي الواسع ومتطلبات التطبيقات العامة.
الإيجابيات: يظل الألومنيوم خفيف الوزن ومقاومًا للتآكل بطبيعته. إن الجزء الداخلي الناعم ينتج الحد الأدنى من انخفاض الضغط. إن طبيعة الدفع للاتصال تجعلها نموذجية للغاية لتوسيع المنشأة في المستقبل.
السلبيات: أنها عرضة للتأثيرات الخارجية. يجب عليك توجيهها بعناية بعيدًا عن مناطق الرافعة الشوكية ذات حركة المرور العالية لمنع حدوث أضرار مادية.
الحديد الأسود / الفولاذ الكربوني: يضمن التحجيم الداخلي التلوث النهائي. تشتهر الوصلات الملولبة بتطور التسريبات الدقيقة بسبب اهتزاز الضاغط المستمر.
PVC: تحظر إدارة السلامة والصحة المهنية (OSHA) بشكل صارم استخدام مادة PVC في الغازات القابلة للضغط. إنه يشكل خطر تجزئة شديد إذا تمزق.
النحاس النحاسي: النحاس يقاوم التآكل الخارجي بشكل جيد. ومع ذلك، إذا لم تقم بتطهير الخطوط بشكل صحيح بغاز خامل أثناء عملية اللحام بالنحاس، فسيحدث تقشر داخلي. هذا المقياس الداخلي سوف يلوث تيار النيتروجين الخاص بك بشدة.
نوع المادة | حماية النقاء | سرعة التثبيت | مقاومة التآكل | أفضل تطبيق |
|---|---|---|---|---|
الفولاذ المقاوم للصدأ (ضغط مناسب) | ممتاز | معتدل | ممتاز | الغذاء والدواء والإلكترونيات |
الألمنيوم المبثوق | جيد جدًا | سريع | جيد جدًا | التصنيع العام |
الحديد الأسود | ضعيف (الصدأ) | بطيء (خيوط) | فقير | لا تستخدم للنيتروجين |
النحاس النحاسي | متغير (خطر التقشر) | بطيء (مختلط) | جيد | الطبية على نطاق صغير (إذا تم تطهيرها) |

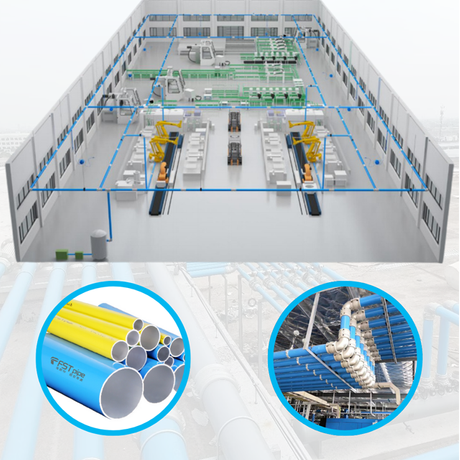

تملي بنية المنشأة فصلًا صارمًا بين مرحلتي تدفق الغاز. يجب أن تتعامل التي أنابيب ضاغط الهواء تغذي المولد مع الرطوبة الكبيرة والزيت المحتمل ودرجات الحرارة المتقلبة. وفي المقابل، تتعامل شبكة التوزيع النهائية حصريًا مع النيتروجين عالي الجفاف وعالي النقاء. إن خلط المكونات أو تصغير حجم أي من جانبي المولد يحد من القدرة الإنتاجية للمحطة بأكملها.
الحجم المناسب للقطر يمنع التدفق المضطرب. يجب عليك تحديد حدود السرعة المقبولة لشبكتك. توصي معايير الصناعة بالحفاظ على سرعة الغاز أقل من 20 إلى 30 قدمًا في الثانية. عندما يتحرك الغاز بسرعة أكبر من هذه العتبة، فإنه يخلق اضطرابًا شديدًا. يؤدي التدفق المضطرب إلى زيادة الاحتكاك بشكل كبير، مما يؤدي إلى انخفاض شديد في الضغط على مدار فترات تشغيل المنشأة الطويلة. قم دائمًا بتكبير حجم الرأس الرئيسي لتقليل السرعة، وذلك باستخدام خطوط إسقاط أصغر عند نقطة الاستخدام فقط.
تعمل الدبابات بمثابة رئتي نظامك. يجب عليك تنفيذ بنية الخزان المزدوج لتحقيق الاستقرار.
الخزانات الرطبة (المولد المسبق): ضعها مباشرة بعد الضاغط. يتعاملون مع النبض الميكانيكي ويجمعون المكثفات الثقيلة قبل دخول الهواء إلى مرحلة الترشيح.
الخزانات الجافة (ما بعد المولد): قم بتركيبها بعد مولد النيتروجين. إنها تعمل على عزل أحداث ذروة الطلب على النيتروجين، مما يضمن أن متطلبات العملية المفاجئة لا تؤدي إلى تجويع خط الأنابيب أو سحب الهواء غير النقي عبر أغشية المولد.
يقدم الترابط التقليدي مخاطر عالية بمرور الوقت. يؤدي الاهتزاز المستمر الناتج عن الآلات القريبة إلى تراجع المفاصل الملولبة، مما يؤدي إلى إنشاء مسارات تسرب غير مرئية. يجب أن تقارن المرافق الحديثة هذه الأساليب القديمة مع أنظمة الضغط والضغط للاتصال ذات الحلقة الدائرية المختومة. تعمل تقنية الضغط المناسب على تثبيت الختم في مكانه ميكانيكيًا. إنه يوفر وصلة دائمة مانعة للتسرب في ثوانٍ، مما يقلل بشكل كبير من تكاليف العمالة ووقت توقف المنشأة أثناء التثبيت.
تتوسع المعادن وتنكمش مع تغير درجات الحرارة المحيطة. يجب عليك تسليط الضوء على ضرورة حلقات التمدد في مسارات طويلة ومستقيمة من الألومنيوم أو الفولاذ المقاوم للصدأ. بدون هذه الحلقات الاستراتيجية أو وصلات التمدد، تضع الحركة الحرارية ضغطًا هائلاً على التركيبات. مع مرور الوقت، سوف تتشوه المسارات المستقيمة الصلبة أو تنقطع عند نقاط الاتصال. التوجيه الصحيح يستوعب هذه الحركة بأمان.
لا تقم أبدًا بالتوقيع على تثبيت جديد بدون بروتوكول تشغيل صارم. تحديد توقعات خط الأساس لاختبار ضغط النظام. يجب عليك إجراء هذا الاختبار باستخدام غاز خامل، وليس هواء المتجر الخام. يؤدي إدخال هواء المتجر القياسي إلى خط النيتروجين الذي تم تنظيفه حديثًا إلى تلويث الجدران الداخلية على الفور بالرطوبة وبخار الزيت. يضمن اختبار الضغط المناسب عدم التلوث والتحقق من السلامة الهيكلية لكل مفصل.
يجب عليك مطالبة الموردين الذين يقدمون الدعم الهندسي الشامل. يقدم الشريك الموثوق توجيهًا ثلاثي الأبعاد CAD ونموذجًا دقيقًا لانخفاض الضغط قبل التوقيع على أمر الشراء. يضمن هذا التحقق الفني أن الأقطار المقترحة ستلبي بالفعل متطلبات التدفق القصوى لديك. تجنب البائعين الذين يبيعون المواد السائبة ببساطة دون التحقق من فيزيائية التصميم الخاص بك.
تأكد من قيام البائع بتصنيع كل من الأنابيب والتجهيزات الخاصة. غالبًا ما يؤدي خلط العلامات التجارية إلى إبطال ضمانات التسرب وإحداث عدم تطابق مجهري في التسامح. عندما يقوم مصنع واحد بإنتاج النظام البيئي بأكمله، فإن الحلقات الدائرية والتفاوتات المعدنية تتماشى بشكل مثالي، مما يضمن الختم الآمن.
تأكد من أن المورد الخاص بك يلبي لوائح السلامة المعمول بها، مثل معايير ASME B31.1 أو B31.3. يجب عليهم استخدام مواد تم تصنيفها بوضوح لمتطلبات الضغط والنقاء المحددة لمنشأتك. عند التعامل مع الغازات المضغوطة، تشكل المواد غير المعتمدة خطرًا كبيرًا على سلامة الموظفين.
قبل الالتزام بإعادة تصميم النظام بالكامل، نوصي ببدء تدقيق شامل للموقع. اطلب تحليل مقياس التدفق على الخطوط الموجودة لديك. تكشف هذه البيانات عن أنماط الاستخدام الفعلية لديك مقابل الطلب المفترض. إن إشراك مورد مؤهل لأنابيب الغاز الصناعية لإجراء هذا التدقيق يوفر البيانات الموضوعية اللازمة لتبرير الاستثمار في الترقية.
التوزيع الفعال لتوليد النيتروجين ليس شراء سلعة. إنه يمثل استثمارًا بالغ الأهمية في المرافق التي تحمي جودة المنتج، وتضمن سلامة المشغل، وتطيل عمر الضاغط. تؤدي الترقية من شبكات الحديد القديمة إلى المواد المعيارية المتقدمة إلى تغيير أداء المنشأة بشكل أساسي.
يؤدي اختيار المادة المناسبة، مثل الألومنيوم أملس التجويف أو الفولاذ المقاوم للصدأ، وحجمها بشكل صحيح إلى التخلص من الاستنزاف المالي الخفي لانخفاض الضغط والتسريبات غير المكتشفة. يمكنك حماية تطبيقاتك عالية النقاء مع تقليل استهلاك الكهرباء اليومي.
اتخذ الإجراءات اللازمة لتأمين شبكة توزيع الغاز الخاصة بك اليوم. نوصي بالخطوات التالية التالية:
حدد موعدًا لإجراء تدقيق احترافي لنظام الأنابيب لتحديد التسريبات المخفية ومناطق التدفق المضطرب.
قم بتركيب أجهزة قياس التدفق على الرؤوس الرئيسية الحالية لديك لإنشاء خط أساس دقيق لذروة الطلب لديك.
اتصل بمهندس معتمد للحصول على استشارة بشأن الحجم المخصص قبل شراء أي معدات مولدات جديدة.
ج: لا يُنصح عمومًا بذلك إلا إذا كانت الأنابيب الموجودة عبارة عن مادة غير قابلة للتآكل (مثل الألومنيوم أو الفولاذ المقاوم للصدأ) وتم تنظيفها جيدًا. سيؤدي إعادة استخدام الحديد الأسود القديم أو الأنابيب المجلفنة إلى تلويث النيتروجين شديد الجفاف بالزيت المتبقي والرطوبة ورقائق الصدأ.
ج: تفرض أفضل ممارسات الصناعة الحد الأقصى لانخفاض الضغط بنسبة 5% (ومن الناحية المثالية أقل من 2-3 رطل لكل بوصة مربعة) من مخرج مولد النيتروجين إلى أبعد نقطة استخدام.
ج: نعم، من أجل السلامة والامتثال (مثل ASME A13.1)، يجب وضع علامة واضحة على عادةً ما يتم تمييز أنابيب النيتروجين بملصقات خضراء أو زرقاء بأحرف بيضاء، ويجب أن تكون أسهم اتجاه التدفق مرئية لمنع التلوث المتبادل أو حوادث الصيانة. أنابيب الغاز الخامل .
ج: في حين أن النحاس مقاوم للتآكل، فإن النحاس المختلط يقدم مقياسًا داخليًا ما لم يتم تطهيره بغاز خامل أثناء التثبيت. بالنسبة للاحتياجات عالية النقاء، يعتبر الفولاذ المقاوم للصدأ أو الألومنيوم المعياري أكثر أمانًا وأسهل للتحقق من صحته.
